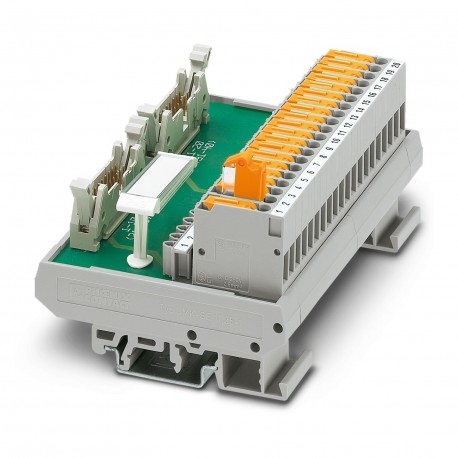

FLKM-2FLK14/KDS3-MT/PPA/S7 2295062 PHOENIX CONTACT Module passif
FLKM-2FLK14/KDS3-MT/PPA/S7
2295062
PHOENIX_CONTACT
Module passif
Module de modulation VARIOFACE pour Siemens SIMATIC® S7-300, pour jusqu’à 16 voies avec marquage spécifique® SIMATIC (1 - 20), bornier interruptible à couteau et prise de test, largeur du module : 113 mm
Module VARIOFACE pour Siemens SIMATIC® S7-300, pour un maximum de 16 canaux avec marquage spécifique SIMATIC® (1 - 20), terminal de déconnexion et prise d’essai, largeur du module : 113 mm
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2295062 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 534 (C-5-2017) |
| GTIN | 4017918339982 |
| Poids par pièce (hors emballage) | 0,252 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 60 V DC |
|---|---|
| Courant max. admissible (par branche) | 1 A |
| Courant max. admissible (alimentation en tension séparée) | 3 A (par octet) |
| Nombre de pôles | 14 |
| Affichage d'état | Non |
| Emplacement pour le montage | indifférent |
| Indice de protection | IP00 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Connexion selon la norme | CEI / EN |
| Type de raccordement | Connexion vissée, avec couteau de sectionnement |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 2 |
| Nombre de pôles | 14 |
| Pas | 2,54 mm |
Commande prise en charge
| Commande | GE-FANUC 90-30 |
|---|---|
| - carte d'E/S adaptée | IC693 MDL732 |
| IC693 MDL733 | |
| IC693 MDL740 | |
| IC693 MDL741 | |
| IC693 MDL742 | |
| IC693 ALG220 | |
| IC693 ALG221 | |
| IC693 ALG222 | |
| IC693 ALG223 | |
| IC693 ALG390 | |
| IC693 ALG391 | |
| IC693 ALG392 | |
| IC693 ALG442 | |
| Commande | SIEMENS S7-300 / ET 200 M |
| - carte d'E/S adaptée | CPU 312C |
| CPU 313C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH50-0AA0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-8BF00-0AB0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7KF02-0AB0 | |
| 6ES7 331-7KB02-0AB0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 332-5HD01-0AB0 | |
| 6ES7 332-5HB01-0AB0 | |
| 6ES7 332-7ND02-0AB0 | |
| 6ES7 334-0CE01-0AA0 | |
| 6ES7 334-0KE00-0AB0 | |
| 6ES7 335-7HG01-0AB0 | |
| 6ES7 335-7HG01-0AB0 | |
| 6ES7 338-4BC01-0AB0 | |
| 6ES7 350-1AH03-0AE0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 351-1AH01-0AE0 | |
| 6ES7 352-1AH02-0AE0 | |
| 6ES7 353-1AH01-0AE0 | |
| 6ES7 354-1AH01-0AE0 | |
| 6ES7 355-0VH10-0AE0 | |
| 6ES7 355-1VH10-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 321-1BH10-0AA0 | |
| 6ES7 322-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| 6ES7 336-4GE00-0AB0 |
Normes et spécifications
| Normes/Prescriptions | DIN EN 50178 |
|---|---|
| CEI 60664 | |
| Tension d'isolement assignée | 63 V |
| Tension de choc assignée | 0,6 kV |
| Isolant | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Fiche plate |
| Nombre de pôles (EF001391) | 14 |
| Tension assignée (EF000228) | 60 V |
| Courant nominal assigné (EF000227) | 1 A |
| Profondeur (EF000049) | 51.48 mm |
| Largeur (EF000008) | 112.3 mm |
| Hauteur (EF000040) | 79.35 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2295062-FLKM-2FLK14/KDS3-MT/PPA/S7 | 122 Kbytes |
|
