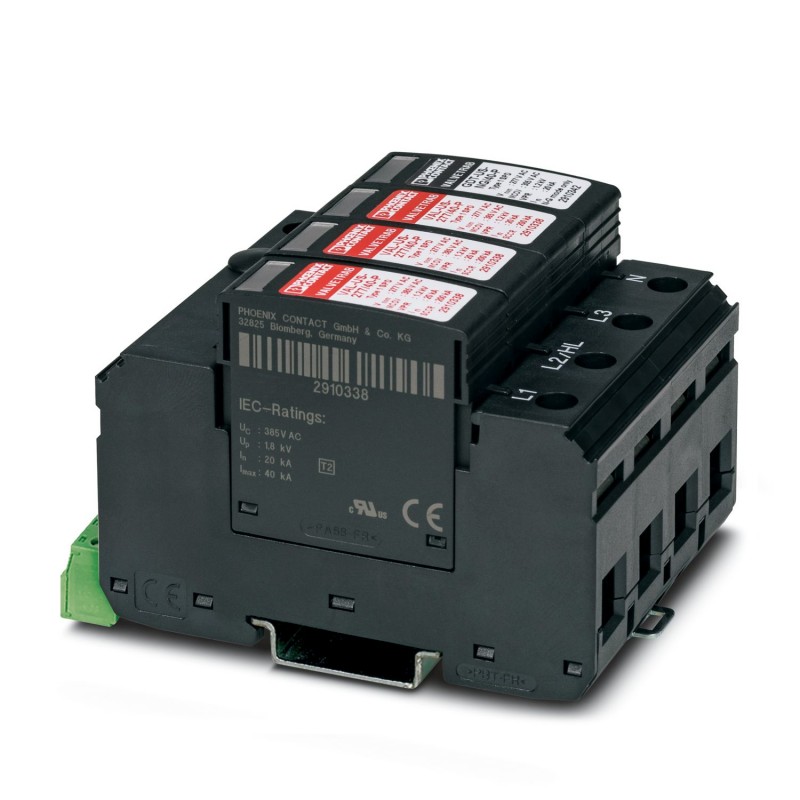

VAL-US-277/40/3+1-FM 2910374 PHOENIX CONTACT Type 2 parasurtenseur
VAL-US-277/40/3+1-FM
2910374
PHOENIX_CONTACT
Type 2 parasurtenseur
Parafoudre à 4 canaux avec contact d’indication à distance, pour 277/480 V AC, 4 fils plus terre.
Parafoudre à 4 canaux avec contact de télésignalisation pour 277/480 V AC, 4 fils plus la terre.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Protection antisurtension pour alimentations NEMA |
| Gamme de produits | VALVETRAB US |
| Classe d'essai CEI | II |
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-S |
| TT | |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 4 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
Propriétés électriques
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Affichage/signalisation à distance | |
| Dénomination connexion | Contact de signalisation à distance de défaut |
| Fonction de commutation | Inverseur |
| Tension de service | 5 V AC ... 250 V AC |
| 30 V DC | |
| Courant de service | 5 mA AC ... 750 mA AC |
| 1 A DC | |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
| Contact de signalisation à distance de défaut | |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Dimensions
| Dessin coté |  |
| Largeur | 71,2 mm |
| Hauteur | 98,7 mm |
| Profondeur | 65,7 mm (avec profilé 7,5 mm) |
| Graduation | 4 UL |
Indications sur les matériaux
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 600 |
| Matériau isolant | PA 6.6/PBT |
| Groupe de matériaux | I |
| Matériau du boîtier | PA 6.6 |
| PBT |
Circuit de protection
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Sens de l'action | 3L-N & N-GND |
| Tension nominale UN | 277/480 V AC (TN-S) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 385 V AC |
| Tension permanente maximale UC(N-PE) | 305 V AC |
| Courant résidual IPE | ≤ 5 µA |
| Courant nom. de décharge In(8/20)µs. | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Capacité de suppression du courant de suite Ifi(N-PE) | 100 A (305 V AC) |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up(L-N) | ≤ 1,8 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 2,2 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Tension résiduelle Ures(L-N) | ≤ 1,8 kV (pour In) |
| ≤ 1,6 kV (pour 10 kA) | |
| ≤ 1,4 kV (à 5 kA) | |
| ≤ 1,3 kV (pour 3 kA) | |
| Tension résiduelle Ures(L-PE) | ≤ 2,2 kV (pour In) |
| ≤ 1,7 kV (pour 10 kA) | |
| ≤ 1,5 kV (à 5 kA) | |
| ≤ 1,4 kV (pour 3 kA) | |
| Tension résiduelle Ures(N-PE) | ≤ 0,4 kV (pour In) |
| ≤ 0,25 kV (pour 10 kA) | |
| ≤ 0,15 kV (à 5 kA) | |
| ≤ 0,1 kV (pour 3 kA) | |
| Réponse au TOV pour UT(L-N) | 480 V AC (5 s / mode résistance) |
| 530 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode résistance) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 125 A (gG) |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Homologations
| Spécifications UL | |
| Tension permanente maximale (MCOV L-L) | 750 V AC |
| Tension maximale permanente (MCOV L-N) | 385 V AC |
| Tension permanente maximale MCOV (L-G) | 385 V AC |
| Tension maximale permanente MCOV (N-G) | 305 V AC |
| Capacité de charge en court-circuit (SCCR) | 200 kA |
| Protection de tension nominale VPR (L-L) | 2500 V |
| Protection de tension nominale (VPR L-N) | 1500 V |
| Protection de tension nominale VPR (L-G) | 2000 V |
| Protection de tension nominale VPR (N-G) | 1200 V |
| Type UL | Type 1 |
| Courant nominal de décharge In | 20 kA |
| Courant de choc maximal par phase | 40 kA |
| Circuits de protection | L-N |
| N-G | |
| L-G | |
| Tension nominale | 277/480 V AC (Wye) |
| Système de distribution d'énergie | Wye |
| Fréquence nominale | 50/60 Hz |
| Type SPD | 1 |
| Affichage/signalisation à distance UL | |
| Tension de service | 125 V AC |
| Courant de service AC | 1 A AC |
| Caractéristiques de raccordement UL | |
| Couple de serrage | 30 lbf-in. |
| Section conduct. AWG | 14 ... 2 |
Normes et spécifications
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | EN 60664-1 / EN 61643-11 |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
Montage
| Type de montage | Profilé : 35 mm |
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Non |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Oui |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Courant de décharge nominal (8/20) (EF004214) | 20 kA |
| Courant de décharge maximal (8/20) (EF012274) | 40 kA |
| Tension continue la plus élevée CA (EF004198) | 385 V |
| Niveau de protection (EF003525) | 2.2 kV |
| Niveau de protection L-N (EF004236) | 1.8 kV |
| Niveau de protection N-PE (EF008796) | 1.5 kV |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 125 A |
| Résistance aux courts-circuits (Isccr) (EF012627) | 25 kA |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Sans courant de fuite (EF016002) | Non |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Taille (EF002566) | Autre |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 1.5 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 25 mm² |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 2 (EF004230) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
