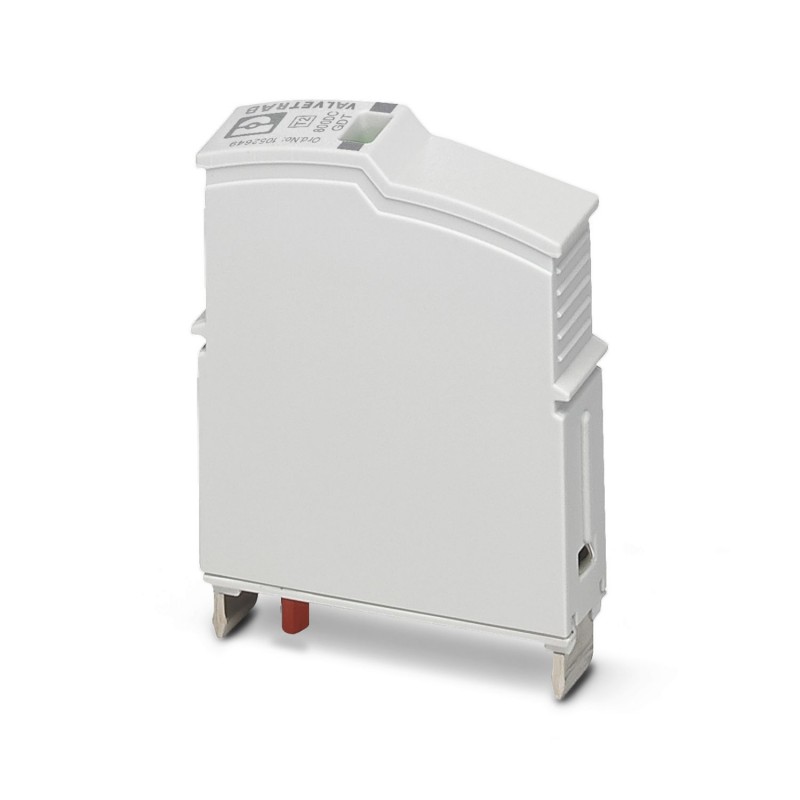

VAL-SEC-T2-GDT-800DC-P 1052649 PHOENIX CONTACT Type 2 protection contre les surtensions plug
VAL-SEC-T2-GDT-800DC-P
1052649
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Type 2 protection contre les surtensions plug
Connecteur de remplacement pour dispositif de protection contre les surtensions de la gamme de produits VALVETRAB SEC pour les sources d’alimentation CC. Mettez à la terre le chemin pour 220 et 380 V DC.
Connecteur de rechange pour parafoudre de la gamme de produit VALVETRAB SEC pour sources de courant électrique DC. Protection de la ligne de terre pour 220 et 380 V DC.
Protection par mise à la terre, contre la foudre et contre les surtensions > Accessoires de parafoudre pour équipement électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | |
| Remarque | La fiche de protection VAL-SEC-T2-GDT-800 DC-P (référence : 1052649) ne peut être utilisée qu'en branchement en série avec un VAL-SEC-T2-220 DC-P (référence : 2907879) ou un VAL-SEC-T2- 380 DC-P (référence : 2907880). Elle n'est pas conçue pour une utilisation directe sur la tension secteur. |
| Uagn≥ 600 V | |
| Type de produit | Connecteur de rechange |
| Gamme de produits | SEC Family |
| Classe d'essai CEI | II |
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | DC |
| Type | Connecteur mâle |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | optique |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Type de raccordement | enfichable |
| Dessin coté |  |
| Largeur | 11,7 mm |
| Hauteur | 46,4 mm |
| Profondeur | 59,4 mm |
| Graduation | 0,6 UL |
| Couleur | gris clair (RAL 7035) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 600 |
| Matériau isolant | PA6.6-FR 20% GF |
| PBT-FR | |
| Groupe de matériaux | I |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| PBT-FR |
| Circuits de protection | (DC+/DC-) - PE |
| Courant résidual IPE | ≤ 5 µA |
| Courant nom. de décharge In(8/20)µs. | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Niveau de protection en tension Up | ≤ 1,5 kV |
| Tension résiduelle Ures | ≤ 0,5 kV (pour In) |
| ≤ 0,5 kV (pour 10 kA) | |
| ≤ 0,5 kV (à 5 kA) | |
| ≤ 0,5 kV (à 4 kA) | |
| ≤ 0,5 kV (pour 2 kA) | |
| Tension de choc d'amorçage à 6 kV (1,2/50)µs | ≤ 1,5 kV |
| Temps de réponse tA | ≤ 100 ns |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| EN 61643-11 | |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
| Type de montage | sur embase |
