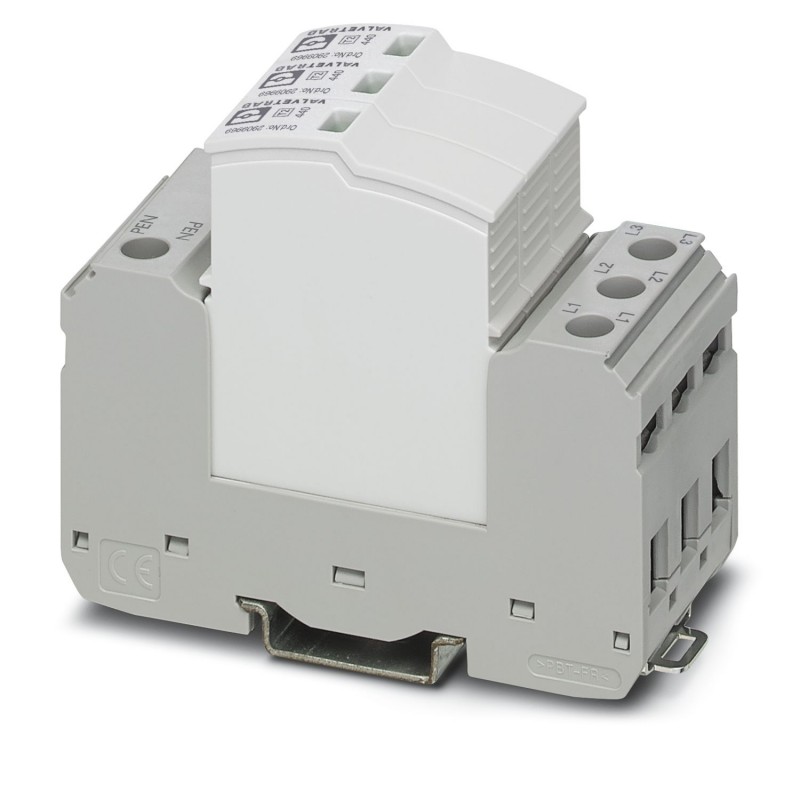

VAL-SEC-T2-3C-440-FM 2909968 PHOENIX CONTACT Parasurtenseur de type 2
VAL-SEC-T2-3C-440-FM
2909968
PHOENIX_CONTACT
Parasurtenseur de type 2
Parafoudre enfichable de type 2/classe II, pour les réseaux d’alimentation triphasés avec routage PE et N combinés en un seul conducteur (système à 4 conducteurs : L1, L2, L3, PEN), avec contact d’indication à distance.
Parafoudre enfichable, suivant Type 2 / Classe II pour réseaux triphasés avec N et PE posés de manière combinée (système à 4 fils : L1, L2, L3, PEN), avec contact de signalisation à distance.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | |
| Remarque | Pour toutes les installations basse tension entre L-N et L-PEN. Ne peut être intégré à des systèmes IT entre L-PE que si le corps des équipements électriques de l'installation basse tension sont raccordés à l'installation de mise à la terre de la station de transformation. (mise à la terre commune de la station de transformation haute tension et des corps de l'installation des consommateurs basse tension. RE= RAselon CEI 60364-4-442 / VDE 0100-442 figure 44D / exemple a) |
| Type de produit | Dispositif de protection antisurtension |
| Gamme de produits | SEC Family |
| Classe d'essai CEI | II |
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-C |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Affichage/signalisation à distance | |
| Dénomination connexion | Contact de signalisation à distance de défaut |
| Fonction de commutation | Inverseur |
| Tension de service | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Courant de service | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 2,5 mm² ... 16 mm² |
| Section de conducteur rigide | 2,5 mm² ... 25 mm² |
| Section conduct. AWG | 12 ... 4 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 6 mm² |
| Contact de signalisation à distance de défaut | |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Dessin coté |  |
| Largeur | 37,3 mm |
| Hauteur | 97,9 mm |
| Profondeur | 74,5 mm (avec profilé 7,5 mm) |
| Graduation | 2 UL |
| Couleur (Connecteur mâle) | gris clair (RAL 7035) |
| Couleur (Élément de base) | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 600 |
| Matériau isolant | PA6.6-FR 20% GF |
| PBT-FR | |
| Groupe de matériaux | I |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| PBT-FR |
| Circuits de protection | L-PEN |
| Sens de l'action | 3L-N/PE |
| Tension nominale UN | 400/690 V AC (TN-C) |
| 400 V AC (IT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 440 V AC |
| Courant de charge nominal IL | 40 A (Biconnect M4 Gabelkabelschuh 6 mm²) |
| 63 A (Embouts TWIN 2x 10 mm²) | |
| Consommation de puissance en veille PC | ≤ 540 mVA |
| Courant nom. de décharge In(8/20)µs. | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Courant de court-circuit assigné ISCCR | 25 kA (avec fusible en amont jusqu'à 315 A gG) |
| 50 kA (avec fusible en amont jusqu'à 200 A gG) | |
| Niveau de protection en tension Up | ≤ 1,9 kV |
| Tension résiduelle Ures | ≤ 1,9 kV (pour In) |
| ≤ 1,65 kV (pour 10 kA) | |
| ≤ 1,5 kV (à 5 kA) | |
| ≤ 1,45 kV (à 4 kA) | |
| ≤ 1,35 kV (pour 2 kA) | |
| Réponse au TOV pour UT | 581 V AC (5 s / mode résistance) |
| 762 V AC (120 min / mode défaillance sécurisée) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 40 A (gG / cosse à fourche M4 Biconnect 6 mm²) |
| 63 A (gG / embout TWIN 2 x 10 mm²) | |
| Fusible en amont maximum pour câblage de lignes de dérivation | 315 A (gG) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| EN 61643-11 | |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
| Type de montage | Profilé : 35 mm |
