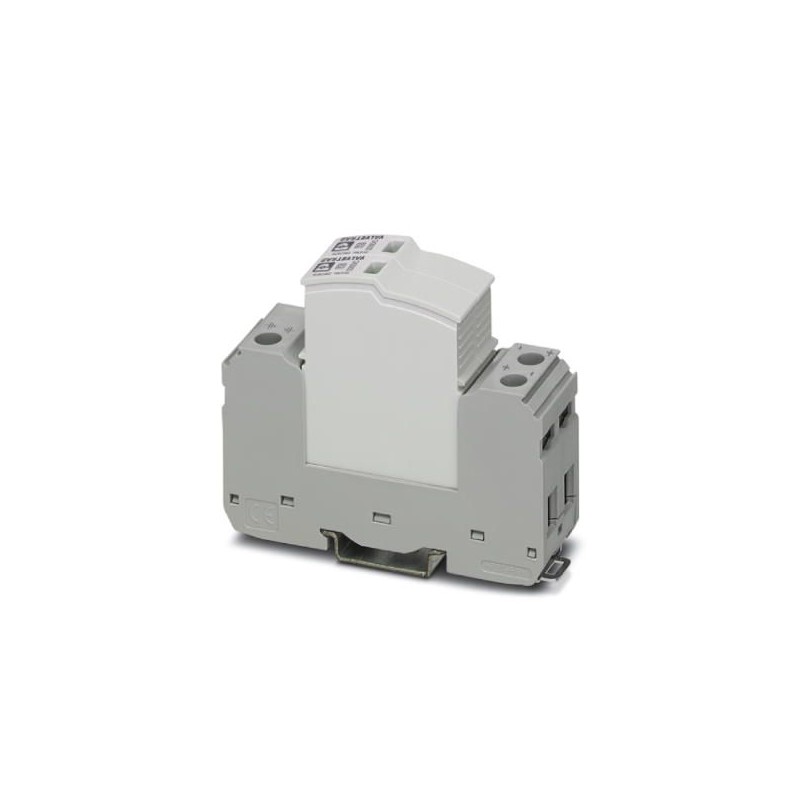

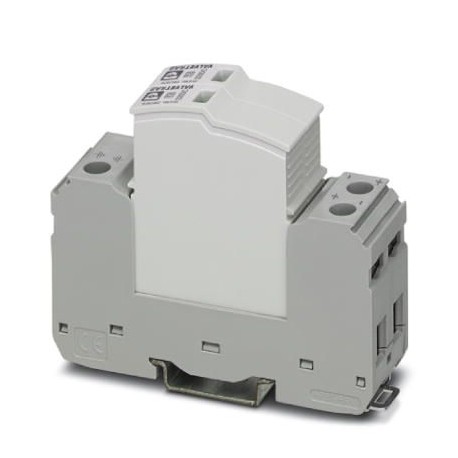

VAL-SEC-T2-2+0-220DC-FM 2907875 PHOENIX CONTACT Parasurtenseur de type 2
VAL-SEC-T2-2+0-220DC-FM
2907875
PHOENIX_CONTACT
Parasurtenseur de type 2
Parafoudre enfichable, selon Type 2/Classe II, pour sources de courant continu à service linéaire, avec contact d’indication à distance.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2907875 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 51 (C-4-2017) |
| GTIN | 4055626245003 |
| Poids par pièce (hors emballage) | 0,227 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | DC |
| Circuits de protection | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | gris clair RAL 7035 |
| gris signalisation A RAL 7042 | |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
Circuit de protection
| Tension nominale UN | 200 V DC ... 220 V DC |
|---|---|
| Tension permanente maximale UC | 250 V DC |
| Courant de charge nominal IL | 40 A (Biconnect M4 Gabelkabelschuh 6 mm²) |
| 63 A (Embouts TWIN 2x 10 mm²) | |
| Courant résidual IPE | ≤ 10 µA DC |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Courant d'essai (10/350) µs, charge | 0,5 As |
| Courant d'essai (10/350) µs, énergie spécifique | 0,25 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 40 kA |
| Courant de court-circuit assigné ISCCR | 0,2 kA (sans fusible) |
| 6 kA (avec fusible en amont 20 A gG / B) | |
| Niveau de protection Up(CC+) - (CC-) | ≤ 3 kV |
| Niveau de protection Up(CC+/CC-) - PE | ≤ 1,5 kV |
| Réponse au TOV pour UT | 320 V DC (5 s / mode résistance) |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 20 A (gG/B à ISCCR> 200 A) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 20 A (gG/B à ISCCR> 200 A) |
Caractéristiques techniques supplémentaires
| Tension permanente maximale UC | 264 V AC (Pour utilisation en circuits d'éclairage de sécurité) |
|---|
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 5 V AC ... 250 V AC (Altitude ≤ 2 000 m au-dessus du niveau de la mer) |
| 5 V AC ... 150 V AC (Altitude > 2 000 m au-dessus du niveau de la mer) | |
| 125 V DC (200 mA DC) | |
| Courant de service | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 2,5 mm² ... 16 mm² |
| Section de conducteur rigide | 2,5 mm² ... 25 mm² |
| Section conduct. AWG | 12 ... 4 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 6 mm² |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension nominale | 220 V DC |
| Circuits de protection | (DC+) - (DC-) |
| (DC+) - G | |
| (DC-) - G | |
| Système de distribution d'énergie | DC |
| Courant nominal de décharge In | 20 kA |
UL Affichage / Signalisation à distance
| Tension de service | 125 V AC |
|---|---|
| Courant de service | 1 A AC |
| Couple de serrage | 4 lbf-in. |
| Section conduct. AWG | 30 ... 14 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
