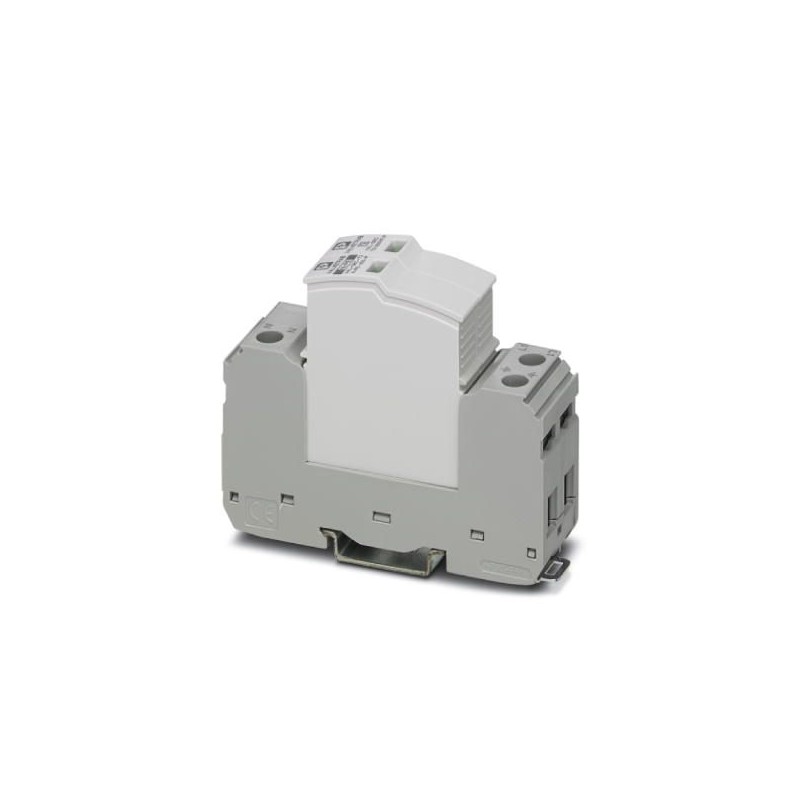

VAL-SEC-T2-1S-350VF-FM 2909592 PHOENIX CONTACT Parasurtenseur de type 2
VAL-SEC-T2-1S-350VF-FM
2909592
PHOENIX_CONTACT
Parasurtenseur de type 2
Dispositif de protection contre les surtensions enfichable étanche aux courants de fuite, selon le type 2/classe II, pour les réseaux d’alimentation monophasés avec N et PE séparés (système à 3 conducteurs : L1, N, PE), avec contact d’indication à distance.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Parafoudre enfichable exempt de courant de fuite, suivant type 2 / Classe II, pour réseaux diphasés avec N et PE séparés (système à 3 fils : L1, N, PE), avec contact de signalisation à distance.
Avantages
Données commerciales
| Code de commande | 2909592 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 47 (C-4-2017) |
| GTIN | 4055626371610 |
| Poids par pièce (hors emballage) | 0,211 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-S |
| TT | |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | gris clair RAL 7035 |
| gris signalisation A RAL 7042 | |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
Circuit de protection
| Tension nominale UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 350 V AC |
| Tension permanente maximale UC(L-PE) | 350 V AC |
| Tension permanente maximale UC(N-PE) | 264 V AC |
| Courant de charge nominal IL | 40 A (Biconnect M4 Gabelkabelschuh 6 mm²) |
| 63 A (Embouts TWIN 2x 10 mm²) | |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In(8/20) µs (L-N) | 10 kA |
| Courant nominal de décharge In(8/20) µs (L-PE) | 10 kA |
| Courant nominal de décharge In(8/20) µs (N-PE) | 20 kA |
| Courant de décharge maximal Imax(8/20) µs (L-N) | 20 kA |
| Courant de décharge maximal Imax(8/20) µs (L-PE) | 20 kA |
| Courant de décharge Imax(8/20) µs (N-PE) | 40 kA |
| Capacité de suppression du courant de suite Ifi(N-PE) | 100 A (264 V AC) |
| Courant de court-circuit assigné ISCCR | 50 kA |
| Niveau de protection en tension Up(L-N) | ≤ 1,5 kV |
| Niveau de protection en tension UP(L-PE) | ≤ 2,3 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Tension résiduelle Ures(L-N) | ≤ 1,35 kV (pour In) |
| ≤ 1,1 kV (à 5 kA) | |
| ≤ 0,95 kV (pour 2 kA) | |
| ≤ 0,9 kV (à 1 kA) | |
| Tension résiduelle Ures(L-PE) | ≤ 1,75 kV (pour In) |
| ≤ 1,2 kV (à 5 kA) | |
| ≤ 1,05 kV (pour 2 kA) | |
| ≤ 0,95 kV (à 1 kA) | |
| Tension résiduelle Ures(N-PE) | ≤ 0,5 kV (pour In) |
| ≤ 0,5 kV (pour 10 kA) | |
| ≤ 0,5 kV (à 5 kA) | |
| ≤ 0,5 kV (à 4 kA) | |
| ≤ 0,5 kV (pour 2 kA) | |
| Réponse au TOV pour UT(L-N) | 457 V AC (5 s / mode résistance) |
| 457 V AC (120 min / withstand mode) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode résistance) |
| Temps de réponse tA | ≤ 100 ns |
| Fusible en amont maximum pour câblage simple en V | 40 A (gG / cosse à fourche M4 Biconnect 6 mm²) |
| 63 A (gG / embout TWIN 2 x 10 mm²) | |
| Fusible en amont maximum pour câblage de lignes de dérivation | 200 A (gG) |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Courant de service | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Mode de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 2,5 mm² ... 16 mm² |
| Section de conducteur rigide | 2,5 mm² ... 25 mm² |
| Section conduct. AWG | 12 ... 4 |
| Mode de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 6 mm² |
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Non |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Oui |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Courant de décharge nominal (8/20) (EF004214) | 10 kA |
| Courant de décharge maximal (8/20) (EF012274) | 20 kA |
| Tension continue la plus élevée CA (EF004198) | 350 V |
| Niveau de protection (EF003525) | 2.3 kV |
| Niveau de protection L-N (EF004236) | 1.5 kV |
| Niveau de protection N-PE (EF008796) | 1.5 kV |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 200 A |
| Protection max. contre les surintensités, connexion en série (fusible) (EF015963) | 40 A |
| Résistance aux courts-circuits (Isccr) (EF012627) | 50 kA |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Sans courant de fuite (EF016002) | Non |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Taille (EF002566) | Autre |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 2.5 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 16 mm² |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 2 (EF004230) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
