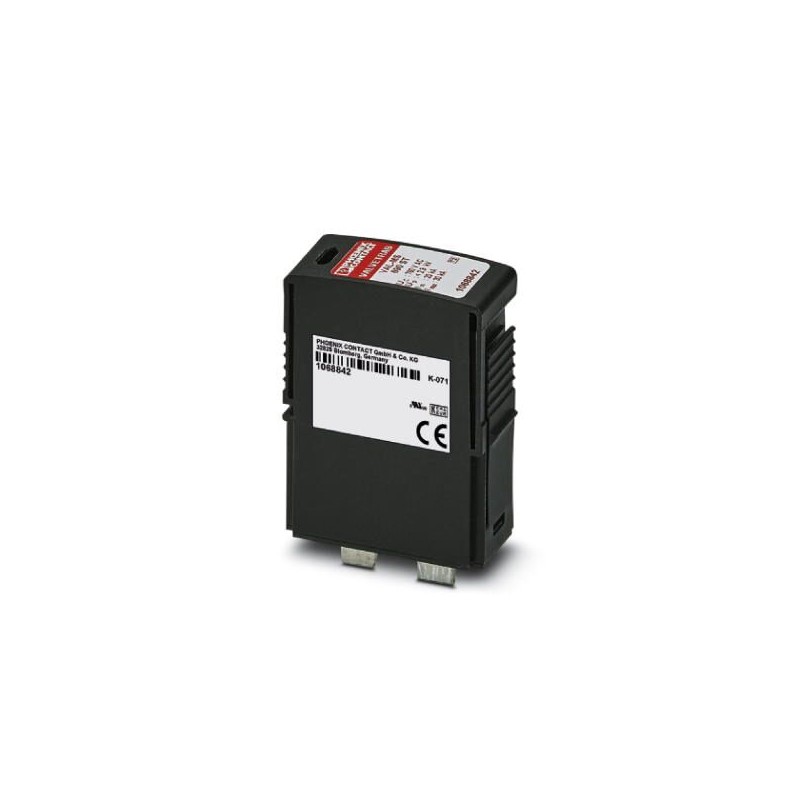

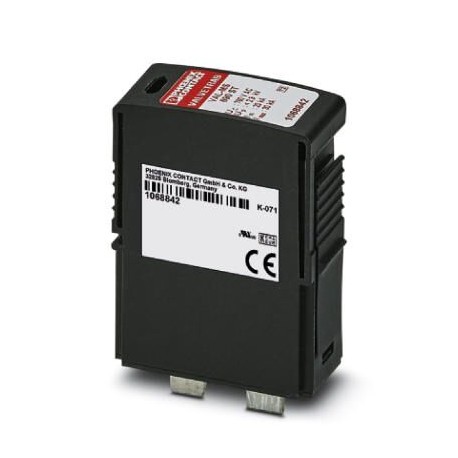

VAL-MS 690 ST 1068842 PHOENIX CONTACT Fiche parafoudre de type 2, avec varistance haute performance pour élé..
VAL-MS 690 ST
1068842
PHOENIX_CONTACT
Fiche parafoudre de type 2, avec varistance haute performance pour élément de base VAL-MS, surveillance thermique, signalisation optique de défaut. Version : 690 V AC
Protection contre les surtensions enfichable de type 2 avec varistance haute tension pour élément de base VAL-MS, avec contrôle thermique, indication optique des défauts. Version : 690 V AC
Protection par mise à la terre, contre la foudre et contre les surtensions > Accessoires de parafoudre pour équipement électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1068842 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626743905 |
| Poids par pièce (hors emballage) | 0,070 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN |
| IT | |
| Circuits de protection | L-PE (IT) |
| L-PEN (TN-C) | |
| Type de montage | sur embase |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| Degré de pollution | 2 |
| Écart avec les parties actives et mises à la terre | 8 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Connecteur mâle |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | optique |
Autres descriptions
| Remarque | À utiliser dans les installations basse tension entre L-PEN. L'utilisation dans des systèmes IT entre L-PE est possible uniquement si le corps des équipements électriques de l'installation basse tension sont raccordés à l'installation de mise à la terre de la station de transformation. (mise à la terre commune de la station de transformation haute tension et des corps de l'installation des consommateurs basse tension. RE= RAselon CEI 60364-4-442 / VDE 0100-442, figure 44D / exemple a) |
|---|---|
| Pour les installations avec un courant de court-circuit théorique de 3 kA à 50 kA, un fusible en amont maximal (en cas de câblage d'une ligne de dérivation) F = 250 A gG peut être utilisé. |
Circuit de protection
| Tension nominale UN | 554/960 V AC (TN) |
|---|---|
| 690 V AC (IT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 760 V AC |
| Courant résidual IPE | ≤ 0,5 mA |
| Consommation de puissance en veille PC | ≤ 400 mVA |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 30 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 2,9 kV |
| Réponse au TOV pour UT | 1005 V AC (5 s / mode résistance) |
| 1056 V AC (120 min / mode défaillance sécurisée) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 200 A (gG) |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension maximale permanente (MCOV L-N) | 750 V AC |
| Tension nominale | 690 V AC |
| Circuits de protection | L-N |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 3040 V |
| Courant nominal de décharge In(L-N) | 20 kA |
