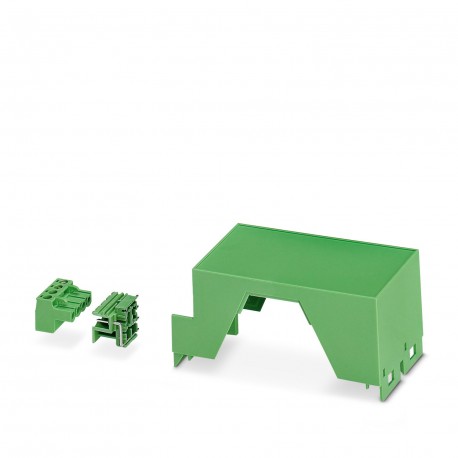

ME 45 OT-1MSTBO SET 2707754 PHOENIX CONTACT Boîtier fermé, Partie supérieure, Coloris: vert, Largeur: 45 mm,..
ME 45 OT-1MSTBO SET
2707754
PHOENIX_CONTACT
Boîtier fermé, Partie supérieure, Coloris: vert, Largeur: 45 mm, Hauteur de montage: 38,5 mm
Boîte de rail, kit composé du haut du boîtier et de 2 unités de boîtiers de base pour carte de circuit imprimé (4 pôles) et de 2 unités de bornes pour carte de circuit imprimé avec connexion à vis (4 pôles), largeur : 45,2 mm, hauteur : 99 mm, profondeur : 45,85 mm, couleur : vert (6021)
Boîtier électronique sur rail DIN, Kit comprenant la partie supérieure du boîtier, 2 embases pour circuits imprimés (à 4 pôles) et 2 blocs de jonction pour C.I. à raccordement vissé (à 4 pôles), largeur: 45,2 mm, hauteur: 99 mm, profondeur: 45,85 mm, coloris: vert (similaire à RAL 6021)
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | Tenir compte de la fiche technique familiale dans l'onglet Téléchargement. |
| Type de produit | Partie supérieure du boîtier |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Série de boîtiers | ME |
| Gamme de produits | ME 45.. |
| Nombre de pôles maximum | 8 (pas: 5 mm) |
| ) | |
| ) | |
| Nombre de rangées | 1 |
| Version | Kit comprenant la partie supérieure du boîtier, 2 embases pour circuits imprimés (à 4 pôles) et 2 blocs de jonction pour C.I. à raccordement vissé (à 4 pôles) |
| Ouverture de ventilation disponible | non |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Dessin coté |  |
| Largeur | 45,2 mm |
| Hauteur | 99 mm |
| Profondeur | 45,85 mm |
| Profondeur à partir de la surface d'appui de la partie inférieure | 38,5 mm |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Couleur (Boîtiers) | vert (RAL 6021) |
| Classe d'inflammabilité selon UL 94 | V0 |
| IRC selon CEI 60112 | 600 |
| Matériau du boîtier | Polyamide |
| Qualité de surface | non traité |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance à la chaleur/essai à la bille | |
| Spécification de contrôle | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Température | 125 °C |
| Durée du contrôle | 1 h |
| Force | 20 N |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Hauteur de chute | 50 cm |
| Fréquence | 10 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 80 % |
| Nombre de supports de circuits imprimés | 2 |
| Type de fixation de circuits imprimés | Insertion |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Verrouillage sur la partie inférieure du boîtier |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
| Caractéristique | Valeur |
|---|---|
| Matériau (EF002169) | Autre |
| Couleur (EF000007) | Vert |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-2707754-ME 45 OT-1MSTBO SET | 101 Kbytes |
|
