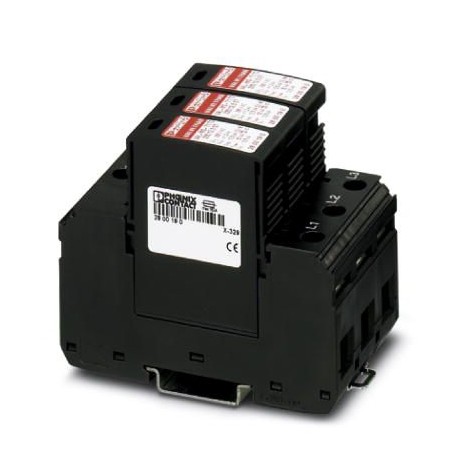

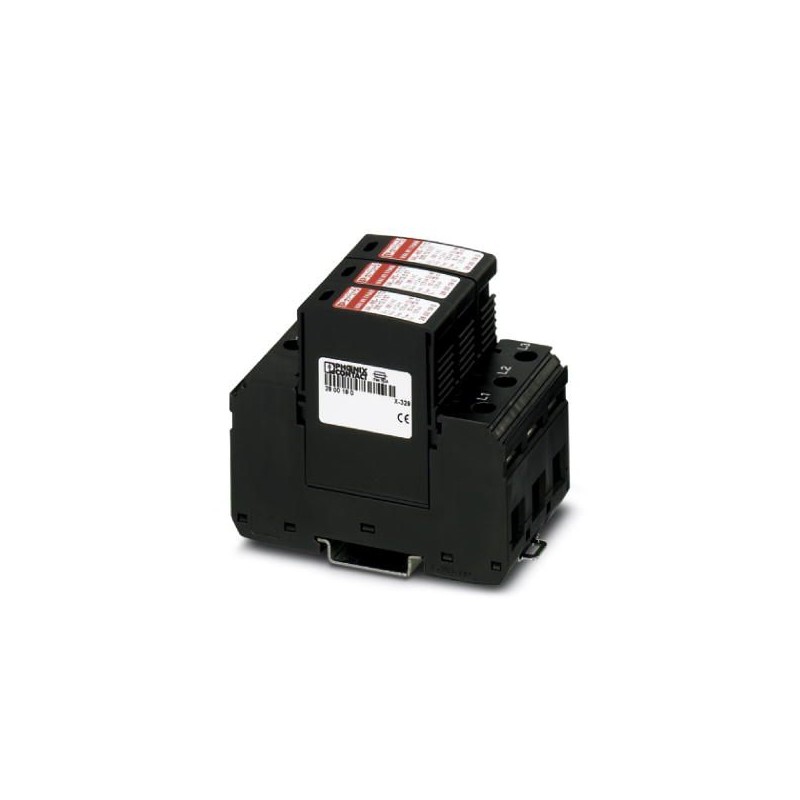

VAL-MS-T1/T2 335/12.5/3+0 2800189 PHOENIX CONTACT Dispositif de protection parafoudre/parasurtenseur de type..
VAL-MS-T1/T2 335/12.5/3+0
2800189
PHOENIX_CONTACT
Dispositif de protection parafoudre/parasurtenseur de type 1/2
Chargeur universel de courant/surtension à faisceau enfichable équipé de varistances pour les réseaux d’alimentation triphasés avec N et PE communs (système à 4 conducteurs: L1, L2, L3, PEN).
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour système d'alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2800189 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 37 (C-4-2017) |
| GTIN | 4046356518604 |
| Poids par pièce (hors emballage) | 0,528 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | I / II |
|---|---|
| T1 / T2 | |
| T1 | |
| I | |
| Types EN | T1 / T2 |
| T1 | |
| Système d'alimentation CEI | TN-C |
| Circuits de protection | L-PEN |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 240/415 V AC (TN-C) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 335 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 2400 µA |
| Consommation de puissance en veille PC | ≤ 810 mVA |
| Courant nom. de décharge In(8/20)µs | 12,5 kA |
| Courant de décharge maximal lmax(8/20) µs | 50 kA |
| Courant d'essai (10/350) µs, charge | 6,25 As |
| Courant d'essai (10/350) µs, énergie spécifique | 39 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 12,5 kA |
| Courant de décharge global Itotal(8/20) µs | 150 kA |
| Courant de décharge global Itotal(10/350) µs | 37,5 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 1,2 kV |
| ≤ 1,6 kV (30 kA - 8/20 µs) | |
| Tension résiduelle Ures | ≤ 1,2 kV (pour In) |
| ≤ 1,1 kV (pour 10 kA) | |
| ≤ 1 kV (à 5 kA) | |
| ≤ 0,9 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 415 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode défaillance sécurisée) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG - 16 mm²) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 160 A (gG) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension permanente maximale (MCOV L-L) | 335 V AC |
| Tension permanente maximale MCOV (L-G) | 335 V AC |
| Tension nominale | 240 V AC |
| Circuits de protection | L-L |
| L-G | |
| Système de distribution d'énergie | Delta |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-L) | 3570 V |
| Tension limite mesurée MLV (L-G) | 2630 V |
| Courant nominal de décharge In(L-L) | 20 kA |
| Courant nominal de décharge In(L-G) | 20 kA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Oui |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Non |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Courant de foudre (10/350) (EF000421) | 12.5 kA |
| Tension continue la plus élevée CA (EF004198) | 335 V |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Taille (EF002566) | Autre |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 35 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 25 mm² |
| Avec contact de signalisation à distance (EF000422) | Non |
| Mode extraction (EF004181) | Non |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 1 (EF004229) | Oui |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Adapté à un usage extérieur (EF003532) | Non |
| Classe de protection (IP) (EF005474) | IP20 |
