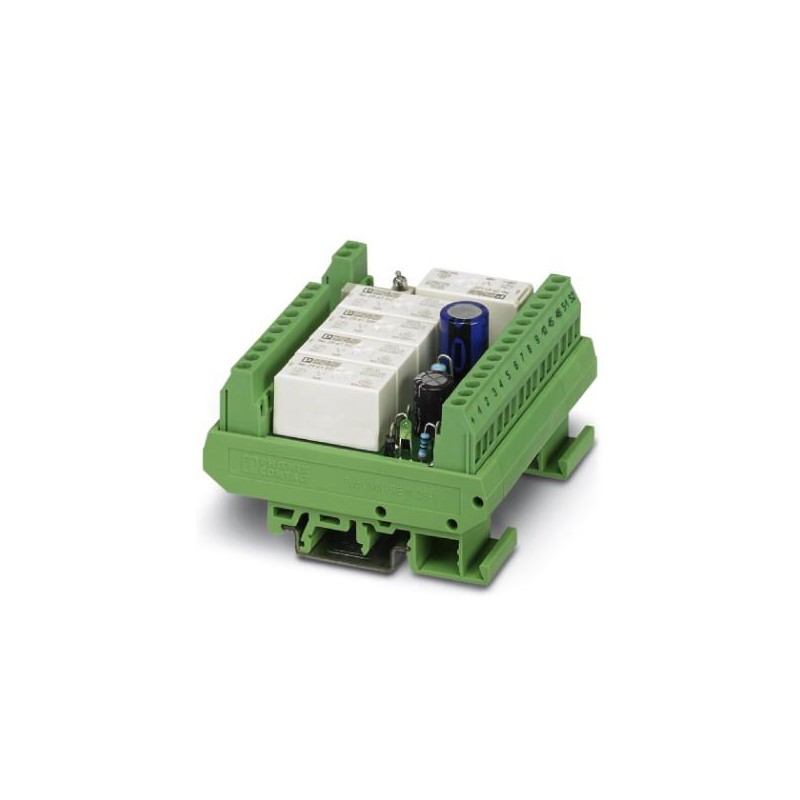

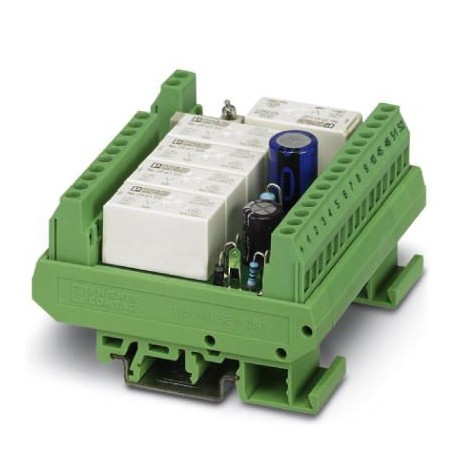

UMK- 5 REL/KSR- 24/230/KRK-5S 2973643 PHOENIX CONTACT Module à relais
UMK-5 REL/KSR-24/230/KRK-5S
2973643
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module à relais
Module de relais spécifique au client avec prises pour cinq mini-relais de commutation
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2973643 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4017918117566 |
| Poids par pièce (hors emballage) | 0,217 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Données d'entrée
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
Données de sortie
| Type de contact | Contact simple, 1 inverseur |
|---|---|
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Intensité permanente limite | 6 A (Limité à la sortie par la largeur des pistes) |
| Puissance de commutation minimale | 3000 VA |
Généralités
| Durée de vie mécanique | 3x 107cycles |
|---|---|
| Indice de protection | IP00 |
| Emplacement pour le montage | indifférent |
Caractéristiques de raccordement 1
| Dénomination connexion | Entrée |
|---|---|
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 2
| Dénomination connexion | Sortie |
|---|---|
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Dénomination | Entrée/sortie pour distances dans l'air et lignes de fuite |
|---|---|
| Normes/Prescriptions | DIN EN 50178: 1998-04 |
| Tension d'isolement assignée | 260 V |
| Tension de choc assignée | 6 kV (1,2 / 50 μs) |
| Isolant | Isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Dénomination | Distances dans l'air et lignes de fuite Sortie K10-K13 |
| Normes/Prescriptions | DIN EN 50178: 1998-04 |
| Tension d'isolement assignée | 260 V |
| Tension de choc assignée | 4 kV (1,2 / 50 μs) |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal CC (EF003980) | 21.6 V |
| Type de tension d'actionnement (EF008242) | CC |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Avec contacts à guidage forcé (EF003357) | Non |
| Classe de protection (IP) (EF005474) | IP00 |
| Largeur (EF000008) | 79 mm |
| Hauteur (EF000040) | 78 mm |
| Profondeur (EF000049) | 45 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
