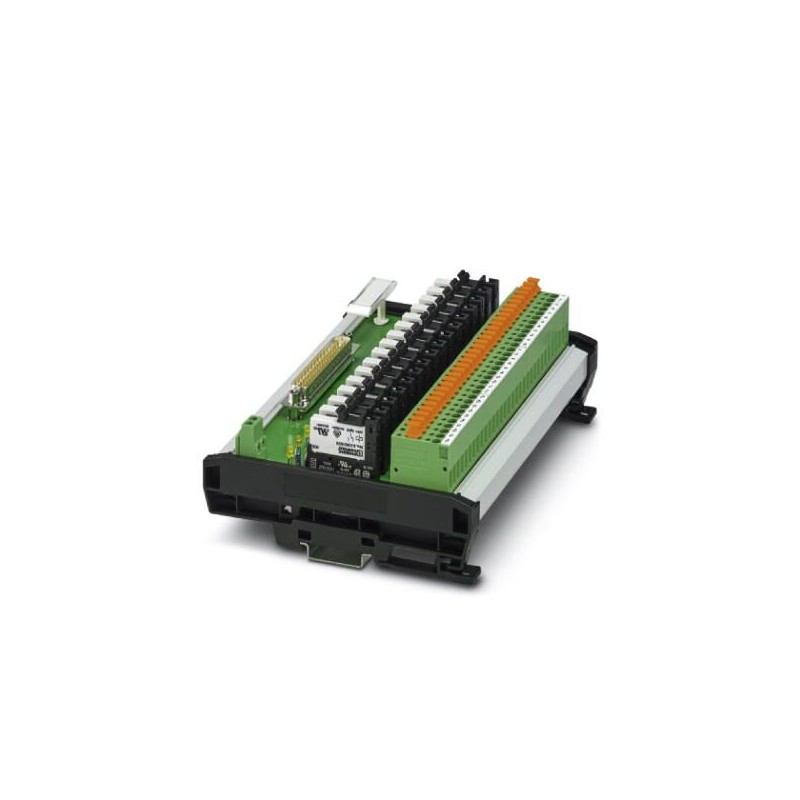

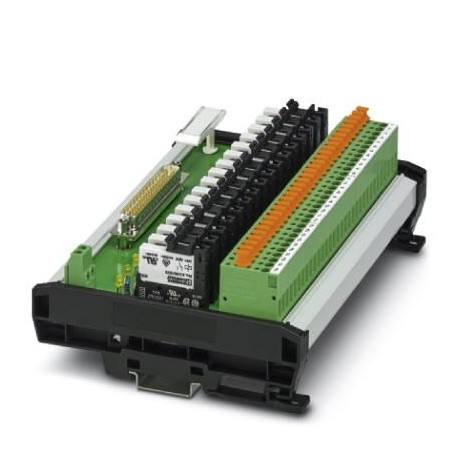

UM- D37SUB/M/HC3/16DO/MR/1/MT 1083697 PHOENIX CONTACT Module à relais à 16 canaux (1 contact NO) pour module..
UM-D37SUB/M/HC3/16DO/MR/1/MT
1083697
PHOENIX_CONTACT
Module à relais à 16 canaux (1 contact NO) pour modules de sortie Honeywell C300. Le module est piloté côté commande via D-SUB à 37 pôles ou FLK à 50 pôles. Un raccordement vissé avec sectionnement par couteau est disponible côté terrain.
Module de relais à 16 canaux (1 contact normalement ouvert) pour les composants de sortie Honeywell C300. Le module est activé du côté de la commande via un D-SUB à 37 pôles ou un FLK à 50 pôles. Du côté du terrain, un raccord à vis avec interruption de couteau est disponible.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1083697 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626819198 |
| Poids par pièce (hors emballage) | 0,590 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|---|
| Remarque | Ne pas effectuer de raccordement mixte de canaux voisins avec des tensions SELV/PELV et des tensions dangereuses au contact. |
| Les sorties ne permettent pas de câbler des conducteurs extérieurs différents. | |
| Lors de l'utilisation d'une tension très basse tension de sécurité/très basse tension de protection (≤ 25 V AC ou 60 V DC), le dispositif n'a pas besoin d'une protection supplémentaire contre les contacts. | |
| Au moins une isolation fonctionnelle est installée côté sortie (dans la direction du rail DIN), par rapport aux modules voisins. Si le niveau d'exigence de l'application en matière d'isolation devait être supérieur (isolation de base ou isolation renforcée), il devrait alors être réalisé par des mesures appropriées (p. ex. des séparateurs). |
Conditions ambiantes
| Température ambiante (fonctionnement) | -15 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -15 °C ... 50 °C |
| Hauteur max. | ≤ 2000 m |
| Indice de protection | IP00 |
| ≥ IP54 (Emplacement de montage) |
Données d'entrée
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,85 ... 1,1 |
| Courant d'entrée typique pour UN | 9 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 7 ms |
| Circuit/composant de protection | Diode roue libre |
| Affichage d'état/voie | LED jaune |
Données de sortie
| Type de contact | 1 contact NO |
|---|---|
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V AC/DC |
| Intensité permanente limite | 4 A |
| Courant de commutation minimal | 10 mA |
| Puissance de coupure (charge ohmique) max. | 96 W (pour 24 V DC) |
| 20 W (à 48 V DC) | |
| 18 W (à 60 V DC) | |
| 23 W (à 110 V DC) | |
| 37 W (à 220 V DC) | |
| 1000 VA (pour 250 V AC) |
Généralités
| Durée de vie mécanique | 2x 107cycles |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
Caractéristiques de raccordement
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB |
| Nombre de connexions | 1 |
| Nombre de pôles | 37 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Connexion vissée, avec couteau de sectionnement |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 3
| Dénomination connexion | Côté commande |
|---|---|
| Type de raccordement | Connecteur pour câble en nappe, selon CEI 60603-13 |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
Commande prise en charge
| Commande | HONEYWELL Experion PKS C300/C-Series |
|---|---|
| - carte d'E/S adaptée | TDOB01 (non-redundant) |
| TDOB11 (redundant) |
Normes et spécifications
| Dénomination | Entrée/sortie pour distances dans l'air et lignes de fuite |
|---|---|
| Normes/Prescriptions | DIN EN 50178: 1998-04 |
| Tension d'isolement assignée | 260 V |
| Tension de choc assignée | 6 kV (1,2 / 50 μs) |
| Isolant | Isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Dénomination | Sortie/sortie pour distances dans l'air et lignes de fuite |
| Normes/Prescriptions | DIN EN 50178: 1998-04 |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 4 kV (Isolation sécurisée, protection renforcée et 6 kV entre le circuit d'entrée et les circuits des contacts de sortie) |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | D-Sub |
| Nombre de pôles (EF001391) | 37 |
| Tension assignée (EF000228) | 24 V |
| Courant nominal assigné (EF000227) | 0.009 A |
| Profondeur (EF000049) | 65.5 mm |
| Largeur (EF000008) | 175 mm |
| Hauteur (EF000040) | 128 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
