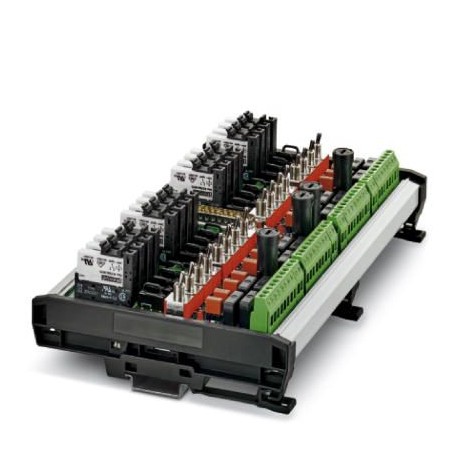

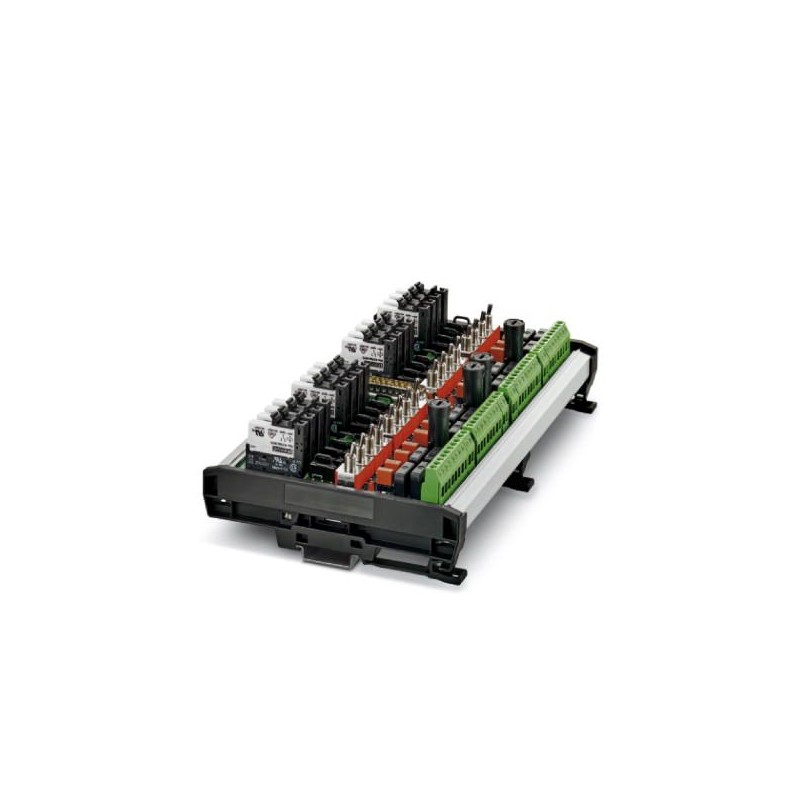

UM-D37M/16RSC-24DC/DO/C3/R IMC 2906194 PHOENIX CONTACT Module actif
UM-D37M/16RSC-24DC/DO/C3/R IMC
2906194
PHOENIX_CONTACT
Module actif
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2906194 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626078045 |
| Poids par pièce (hors emballage) | 0,877 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 75 °C |
Données d'entrée
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,1 |
| Courant d'entrée typique pour UN | 7 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 15 ms |
| Dénomination de la protection | diode de roue libre |
| Circuit/composant de protection | Diode roue libre |
Données de sortie
| Type de contact | 1 inverseur |
|---|---|
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 120 V AC/DC |
| Tension de commutation minimale | 12 V |
| Intensité permanente limite | 3 A (Fusible limité) |
| Courant de commutation minimal | 10 mA |
| Puissance de coupure (charge ohmique) max. | 72 W (24 V DC) |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 23 W (110 V DC) | |
| 360 VA (120 V AC) | |
| Détection de défaut (rupture de fil/court-circuit) | non |
Généralités
| Nombre de voies | 16 |
|---|---|
| avec équipement | oui |
| Durée de vie mécanique | 2x 107cycles |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB |
| Nombre de connexions | 1 |
| Nombre de pôles | 37 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Nombre de connexions | 32 |
Commande prise en charge
| Commande correspondante | HONEYWELL Experion PKS C300/C-Series |
|---|---|
| Carte E/S correspondante | TDOB01 (non-redundant) |
| TDOB11 (redundant) | |
| TDOB51 (non-redundant) | |
| TDOB61 (redundant) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
