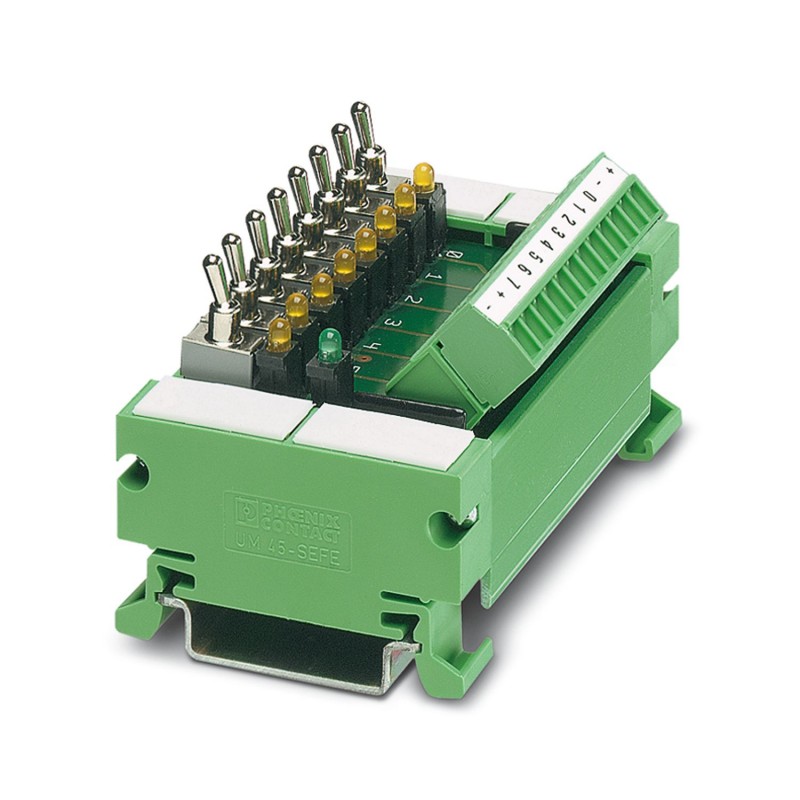

UM 45-IB-DI/SIM8 2962997 PHOENIX CONTACT Module interface
UM 45-IB-DI/SIM8
2962997
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module interface
Module de commutation VARIOFACE, avec connecteur COMBICON, pour simulation, pour 8 signaux, pour montage sur rail NS 35
Module commutateur VARIOFACE, avec connecteur MINICONNEC, pour simulation, pour 8 signaux, pour le montage sur profilé NS 35
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Module de transmission |
| Gamme de produits | VARIOFACE |
| Mode de fonctionnement | 100 % ED |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite | |
| Isolant | Isolation fonctionnelle |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Plage de tension de service | 19,2 V DC ... 26,4 V DC |
| Courant (par branche) | ≤ 0,05 A |
| Courant (Alimentation en tension) | ≤ 0,4 A |
| Distances dans l'air et lignes de fuite | |
| Tension d'isolement assignée | 50 V |
| Tension de tenue aux chocs assignée | 0,5 kV (1,2 / 50 μs) |
| Raccordement 1 (niveau de commande) | |
| Connexion selon la norme | CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 1 |
| Nombre de pôles | 14 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Raccordement 2 (niveau terrain) | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Nombre de pôles | 12 |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,08 mm² ... 0,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,25 mm² ... 0,75 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,08 mm² ... 0,75 mm² |
| 0,25 mm² ... 0,34 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 0,5 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 28 ... 16 |
| Couple de serrage | 0,22 Nm ... 0,25 Nm |
| Pas | 3,81 mm |
| Affichage d'état | LED (jaune) |
| Présence d'un affichage d'état | Oui |
| Témoin de présence de la tension de service | LED verte |
| Dimensions de l'article | |
| Largeur | 75 mm |
| Hauteur | 45 mm |
| Profondeur | 41 mm |
| Couleur | vert (RAL 6021) |
| Conditions ambiantes | |
| Indice de protection (Module) | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| UKCA | |
| Certificat | Conformité UKCA |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | EN IEC 60664-1 |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Fiche plate |
| Nombre de pôles (EF001391) | 12 |
| Courant nominal assigné (EF000227) | 0.05 A |
| Profondeur (EF000049) | 41 mm |
| Largeur (EF000008) | 75 mm |
| Hauteur (EF000040) | 45 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
