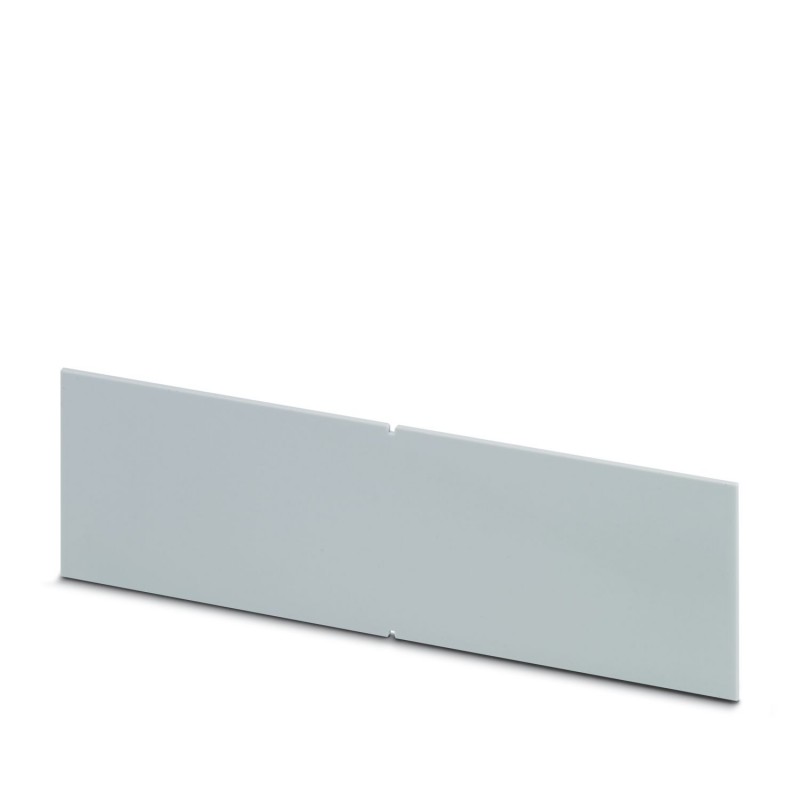

UCS SW 237-H AL 2203390 PHOENIX CONTACT Paroi latérale à utiliser avec les demi-coques de boîtiers de dimens..
UCS SW 237-H AL
2203390
PHOENIX_CONTACT
10
Paroi latérale à utiliser avec les demi-coques de boîtiers de dimension 237 x 195 mm, épaisseur de paroi : 2 mm, hauteur totale du boîtier : 67 mm, matériau : aluminium
Paroi latérale pour utilisation avec des moitiés de boîtier 237 x 195 mm, épaisseur de paroi : 2 mm, hauteur totale du boîtier : 67 mm, matériau : aluminium
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Instructions de montage | Tenir compte de la fiche technique familiale dans l'onglet Téléchargement. |
| Type de produit | Paroi latérale du boîtier |
| Type de boîtier | Boîtiers universels |
| Série de boîtiers | UCS |
| Version | Type haut |
| Ouverture de ventilation disponible | non |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Largeur | 208 mm |
| Hauteur | 59,4 mm |
| Profondeur | 2 mm |
| Couleur (Boîtiers) | couleur aluminium |
| Matériau (Boîtier) | Aluminium |
| Matériau du boîtier | Aluminium |
| Qualité de surface | anodisée |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance à la chaleur/essai à la bille | |
| Spécification de contrôle | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Température | 125 °C |
| Durée du contrôle | 1 h |
| Force | 20 N |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Hauteur de chute | 50 cm |
| Fréquence | 50 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Contrôle des matériaux susceptibles de nuire à l'adhésion de la laque | |
| Spécification de contrôle | VW PV 3.10.7:2005-02 |
| Résultat | Essai réussi |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Résultat degré de protection code IP | IP40 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP40 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de montage | Insertion |
| Type de conditionnement | Sac en PE |
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Ouvert |
| Boîtier connectable (EF003088) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural possible (EF003973) | Non |
| Avec technique de raccordement de circuits imprimés intégrée (EF003087) | Non |
| Matériau (EF002169) | Aluminium |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Autre |
| Largeur (EF000008) | 208 mm |
| Hauteur (EF000040) | 59.4 mm |
| Profondeur (EF000049) | 2 mm |
