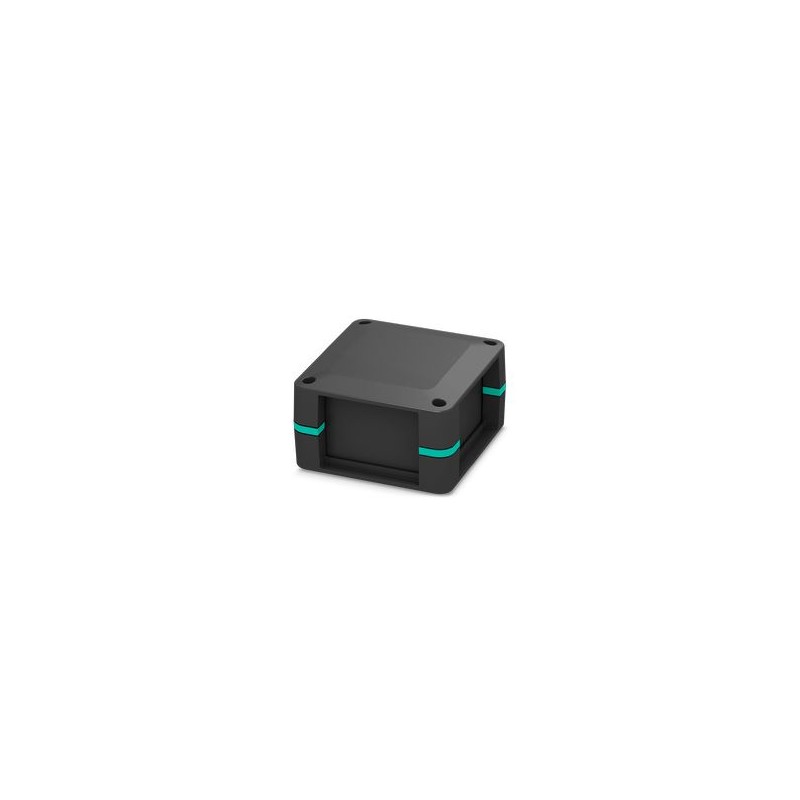

UCS 87-87-F-CCD 9005 1349249 PHOENIX CONTACT Boîtier complet pour circuits imprimés, fixé dans des inserts a..
UCS 87-87-F-CCD 9005
1349249
PHOENIX_CONTACT
Boîtier complet pour circuits imprimés, fixé dans des inserts angulaires, comprend des moitiés de boîtier, des parois latérales fermées, des inserts angulaires avec fixation de plaque, des vis pour la fixation du boîtier et de la carte, couleur de boîtier noir avec inserts angulaires bleu turquoise
Boîtier complet pour circuit imprimé, fixé au niveau des inserts des montants d'angle, inclut des demi-coques de boîtier, des parois fermées, des inserts de montants d'angle avec support de fixation pour circuit imprimé, des vis pour boîtier et fixation du circuit imprimé, boîtier de couleur noire avec inserts de montants d'angle bleu turquoise
Boîtiers
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲| Généralités | Vous pouvez ouvrir le boîtier 10 fois au maximum. |
| Généralités | Fixer le support autocollant : faites attention à ce que la surface du boîtier soit propre, sèche et exempte de graisse. Plage de température +18 °C ... +30 °C/force de pression 60 N/durée de pression 3 s |
| Type de produit | Boîtier complet |
| Gamme de produits | UCS 87-87-F |
| Version | Design plat (CCD) |
| Type de boîtier | Boîtiers universels |
| Ouverture de ventilation disponible | non |
| Série de boîtiers | UCS |
| Section du conducteur AWG | (conversion selon CEI) |
| Dessin coté |  |
| Largeur | 87 mm |
| Hauteur | 87 mm |
| Profondeur | 47 mm |
| Dimensions | 62 mm x 62 mm (Dimensions maximales des circuits imprimés) |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 0,8 mm ... 3 mm |
| Coloris | noir (9005) |
| Classe d'inflammabilité selon UL 94 | V0 |
| IRC selon CEI 60112 | 225 |
| Matériau isolant | PC |
| Qualité de surface | non traité |
| Matériau du boîtier | PC |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance à la chaleur/essai à la bille | |
| Spécification de contrôle | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Température | 125 °C |
| Durée du contrôle | 1 h |
| Force | 20 N |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Hauteur de chute | 50 cm |
| Fréquence | 50 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Contrôle des matériaux susceptibles de nuire à l'adhésion de la laque | |
| Spécification de contrôle | VW PV 3.10.7:2005-02 |
| Résultat | Essai réussi |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Résultat degré de protection code IP | IP40 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP40 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 80 % |
| Nombre de supports de circuits imprimés | 1 |
| Type de fixation de circuits imprimés | Raccordement vissé |
| Surface totale de circuit imprimé | 3700 mm² |
| Epaisseur du C.I. | 0,8 mm ... 3 mm |
| Remarque relative aux supports de circuits imprimés | Cet article est préparé pour un circuit imprimé. D’autres circuits imprimés peuvent être fixés à l’aide de supports autocollants (accessoires). |
| Type de montage | Montage vissé |
| Emplacement pour le montage | indifférent |
| Couple de serrage / vitesse | Raccordement vissé des deux parties du boîtier: 1,2 Nm-1,4 Nm / 500 rpm-1000 rpm |
| Fixation du circuit imprimé sur l'insert de montant d'angle: 0,4 Nm-0,5 Nm / 500 rpm-1000 rpm |
| Type de conditionnement | Conditionnement en carton |
