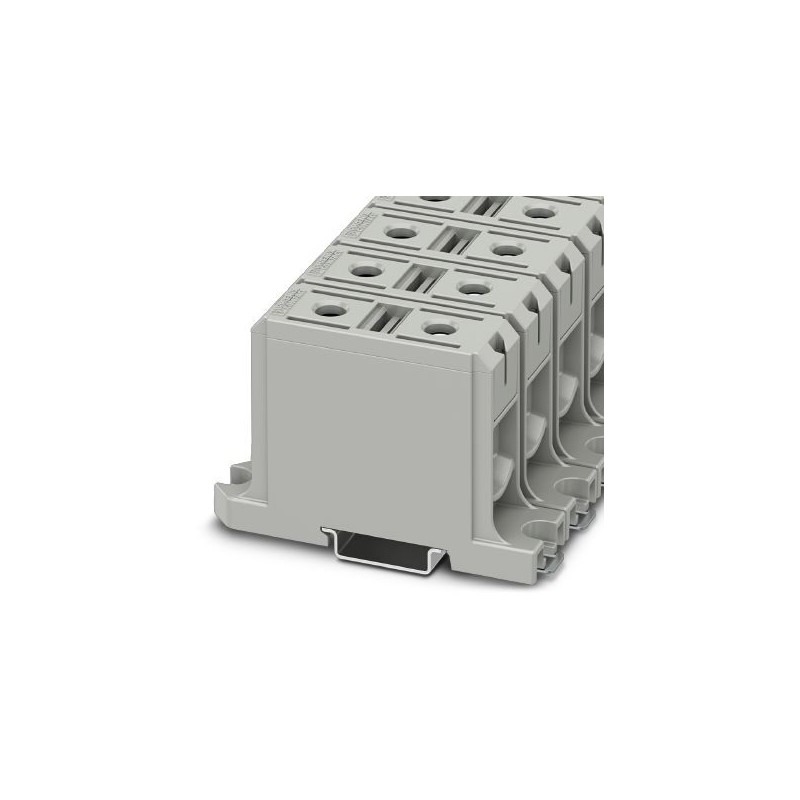

UBAL 95 1086475 PHOENIX CONTACT Bloc de jonction pour courant, Bloc de jonction pour conducteurs en aluminiu..
UBAL 95
1086475
PHOENIX_CONTACT
10
Bloc de jonction pour courant, Bloc de jonction pour conducteurs en aluminium et fils en cuivre (AI-CU), tension nominale: 1000 V, intensité nominale: 220 A, type de raccordement: Raccordement vissé, nombre de connexions: 2, nombre de pôles: 1, section : 16 mm² - 95 mm², AWG: 4 - 4/0, largeur: 25,1 mm, hauteur: 58 mm, coloris: gris, type de montage: NS 35/15, NS 35/7,5
Blocs de jonction > Bloc de jonction traversant
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1086475 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 584 (C-1-2019) |
| GTIN | 4055626875682 |
| Poids par pièce (hors emballage) | 0,022 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | EE (Estonie) |
Généralités
| Remarque | Bloc de jonction pour conducteurs en aluminium et fils en cuivre (AI-CU) |
|---|---|
| Nombre de pôles | 1 |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 95 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | II |
| Remarque | Les valeurs suivantes se rapportent aux conducteurs en aluminium |
| Courant de charge maximal | 220 A (pour une section de conducteur de 95 mm²) |
| Intensité nominale IN | 220 A |
| Tension nominale UN | 1000 V |
| Remarque | Les valeurs suivantes se rapportent aux fils en cuivre |
| Courant de charge maximal | 232 A (pour une section de conducteur de 95 mm²) |
| Intensité nominale IN | 232 A |
| Tension nominale UN | 1000 V |
| Paroi latérale ouverte | non |
Dimensions
| Largeur | 25,1 mm |
|---|---|
| Longueur | 93,6 mm |
| Hauteur | 58 mm |
| Hauteur NS 35/7,5 | 58 mm |
| Hauteur NS 35/15 | 65,5 mm |
Caractéristiques de raccordement
| Remarque | Vis à tête à 6 pans creux |
|---|---|
| Type de raccordement | Raccordement vissé |
| Filetage vis | M14 |
| Longueur à dénuder | 27 mm |
| Remarque | Les valeurs suivantes se rapportent aux conducteurs en aluminium |
| Connexion selon la norme | CEI 61238-1 |
| Section de conducteur rigide min. | 16 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 4/0 |
| Section de conducteur souple min. | 16 mm² |
| Section de conducteur souple max. | 95 mm² |
| Remarque | Les valeurs pour les conducteurs en aluminium se rapportent à des conducteurs câblés selon la norme EN 60228. Dans la zone de téléchargement, vous trouverez des conseils d'utilisation, pour raccorder les conducteurs en aluminium. |
| Les valeurs suivantes se rapportent aux fils en cuivre | |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide min. | 16 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 4/0 |
| Section de conducteur souple min. | 16 mm² |
| Section de conducteur souple max. | 70 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 16 mm² |
| 70 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 16 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 70 mm² |
| 2 conducteurs souples de même section min. | 16 mm² |
| 2 conducteurs souples de même section max. | 35 mm² |
Normes et spécifications
| Connexion selon la norme | CEI 61238-1 |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27141120 |
|---|---|
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
ETIM
| ETIM 2.0 | EC000897 |
|---|---|
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
