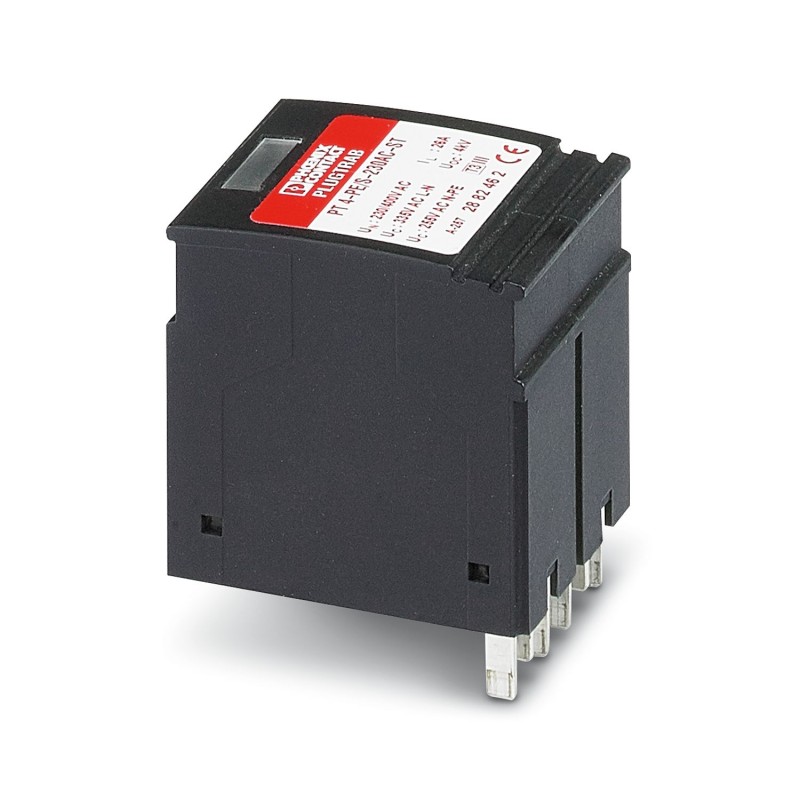

PT 4-PE/S-230AC-ST 2882462 PHOENIX CONTACT Connecteur de protection antisurtension type 3
PT 4-PE/S-230AC-ST
2882462
PHOENIX_CONTACT
Connecteur de protection antisurtension type 3
Fiche de rechange pour parafoudre de type 3 (protection d'appareil) pour réseaux 3 phasés avec N et PE séparés (système à 5 fils : L1, L2, L3, N, PE).
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Protection d'appareil |
| Type | Connecteur mâle |
| Nombre de pôles | 4 |
| Message protection antisurtension défectueuse | optique |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 3.2 |
| Classe d'essai CEI | III |
| T3 | |
| Types EN | T3 |
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
| Dessin coté |  |
| Largeur | 35,4 mm |
| Hauteur | 45 mm |
| Profondeur | 52 mm |
| Graduation | 2 UL |
| Largeur module complet | 35,4 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 65,5 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA 6.6 |
| Sens de l'action | 3L-N & N-PE |
| Fréquence nominale fN | 50 Hz |
| 60 Hz | |
| Tension permanente maximale UC | 335 V AC (255 V AC / N-PE) |
| Tension permanente maximale UC(L-N) | 335 V AC |
| Tension permanente maximale UC(N-PE) | 255 V AC |
| Courant de charge nominal IL | 26 A (30 °C) |
| Courant résidual IPE | ≤ 2,5 µA |
| Courant nominal de décharge In(8/20) µs (L-N) | 1,5 kA (par canal) |
| Courant nominal de décharge In(8/20) µs (L-PE) | 1,5 kA (par canal) |
| Courant nominal de décharge In(8/20) µs (N-PE) | 1,5 kA |
| Courant de décharge maximal Imax(8/20) µs (L-N) | 4,5 kA (10 kA/N-PE) |
| Courant de décharge maximal Imax(8/20) µs (L-PE) | 4,5 kA |
| Courant de décharge Imax(8/20) µs (N-PE) | 10 kA (N-PE) |
| Niveau de protection en tension Up(L-N) | ≤ 1,2 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Tension résiduelle pour In | ≤ 1,2 kV |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Protection max. en amont nécessaire | 25 A (gL) |
| 25 A (MCB B/C) | |
| Protection contre les courts-circuits IPavec une protection max. en amont (effective) | 1,5 kA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | DIN VDE 0110-1 / CEI 60664-1 |
| Normes | |
| Normes/Prescriptions | CEI 61643-1 |
| EN 61643-11/A11 | |
| UL 1449 | |
| Normes/prescriptions | CEI 61643-1 |
| Remarque | 2005 |
| Normes/prescriptions | EN 61643-11/A11 |
| Remarque | 2007 |
| Normes/prescriptions | UL 1449 |
| Remarque | ed. 2 |
| Type de montage | sur embase |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 2882462 - PT 4-PE/S-230AC-ST | 85 Kbytes |
 |
| Catalogue complet 1: 2882462 - PT 4-PE/S-230AC-ST | 11 Mbytes |
|
