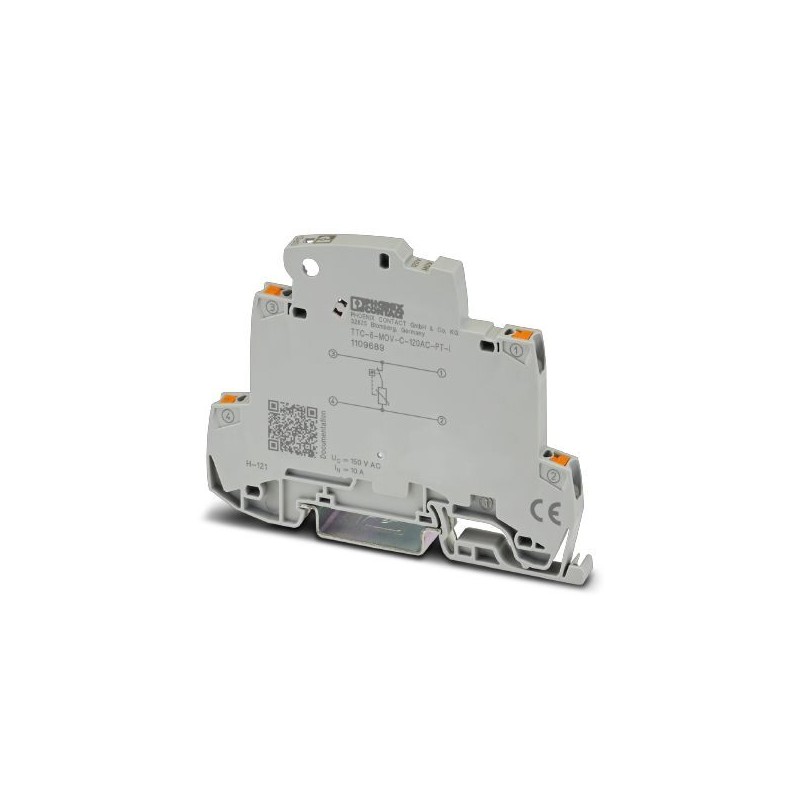

TTC-6-MOV-D-120AC-PT-I 1109689 PHOENIX CONTACT Protection antisurtension moyenne avec indicateur d'état inté..
TTC-6-MOV-D-120AC-PT-I
1109689
PHOENIX_CONTACT
Protection antisurtension moyenne avec indicateur d'état intégré pour un circuit de signal bifilaire sans potentiel de terre.
Protection contre les surtensions moyennes avec indication d’état intégrée pour un circuit de signal à 2 fils sans potentiel.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1109689 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4063151020170 |
| Numéro du tarif douanier | 85363010 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 (avec flasque d'extrémité) |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | gris signalisation A RAL 7042 |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés monobloc |
| Sens de l'action | Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| Tension nominale UN | 120 V AC |
| Tension permanente maximale UC | 150 V DC |
| 150 V AC | |
| Courant de référence | 10 A (60 °C) |
| Courant utile de service ICpour UC | ≤ 100 µA |
| Courant résidual IPE | ≤ 100 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 2,5 kA |
| Niveau de protection Up(fil-fil) | ≤ 200 V (C1 - 800 A) |
| ≤ 500 V (C2 - 5 kV) | |
| ≤ 380 V (C3 - 25 A) | |
| ≤ 380 V (C3 - 35 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 25 ns |
| Perte d'insertion aE, sym. | typ. 0,3 dB (≤ 300 kHz / 150 Ω) |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 1 MHz |
| Capacité (fil-fil) | 5 nF |
| Résistance par circuit | ≤ 100 mΩ |
| Résistance aux courants de choc (fil-fil) | C1 - 800 A |
| C2 - 2,5 kA | |
| C3 - 35 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Classifications
| Caractéristique | Valeur |
|---|---|
| Tension nominale CC (EF008799) | 120 V |
