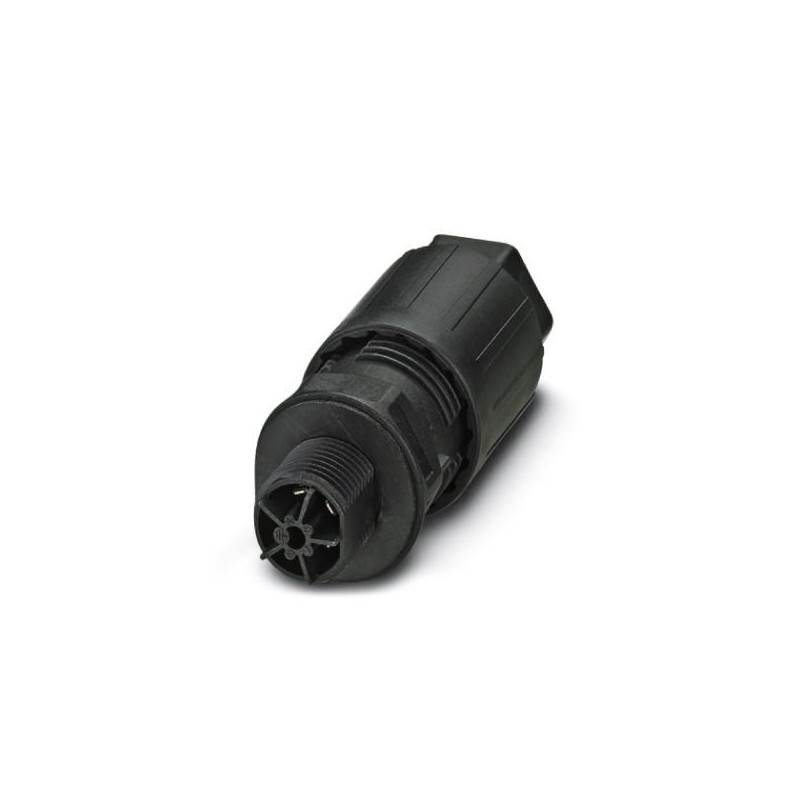

QPD W 4PE2,5 9-16 M25 FC BK 1582563 PHOENIX CONTACT Traversée de paroi
QPD W 4PE2,5 9-16 M25 FC BK
1582563
PHOENIX_CONTACT
Traversée de paroi
QUICKON Traversée, noir, PE 4 pôles, 1,0 mm² ... 2,5 mm² / 690 V / 20 A, avec écrou QUICKON, pour câble de 9 mm de diamètre ... Filetage de raccordement M25 de 16 mm avec 5 contacts plats pour femelles selon DIN 46247-2
Installations électriques intérieures enfichables > Prise d'appareil pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1582563 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 479 (C-2-2017) |
| GTIN | 4046356661973 |
| Poids par pièce (hors emballage) | 0,061 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Type | QPD 5x2,5 |
|---|---|
| Coloris | noir |
| Mode de verrouillage | Verrouillage à vis |
| Mode de raccordement | Raccordement QUICKON |
| Type de raccordement | Raccordement IDC |
| Nombre de pôles | 5 |
| Remarque nombre de pôle | 4+PE |
| Ouverture écrou-chapeau | 27 mm |
| Couple de serrage écrou-chapeau | 10 Nm |
| Couple de serrage contre-écrou | 5 Nm |
| Ouverture contre-écrou | 30 mm |
| Nombre de connexions | 10 |
| Section de conducteur souple min. | 1 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 1 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 14 |
| Dimensions connexion plate | 4,8 x 0,8 mm |
Direction
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE / TPE / caoutchouc |
| Diamètre de fil avec isolation | 2 mm ... 3,8 mm |
| Diamètre extérieur du câble | 9 mm ... 16 mm |
| Repérage des points de connexion | 1, 2, 3, N, PE |
Conditions d'environnement
| Indice de protection | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Température lors du raccordement | -5 °C ... 50 °C |
Caractéristiques électriques
| Intensité nominale IN | 20 A |
|---|---|
| Courant de référence | 20 A |
| Tension de référence (III/3) | 690 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
Caractéristiques mécaniques
| Fréquence de raccordement du raccordement QUICKON | max. 10 |
|---|---|
| Catégorie d'effet de coup | IK07 |
Indications concernant les matériaux
| Matériau de contact | Cu |
|---|---|
| Matériau de surface du contact | plaqué argent |
| Matériau de porte-contacts | PA |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
| Caractéristique | Valeur |
|---|---|
| Tension assignée (EF000228) | 690 V |
| Courant nominal assigné (EF000227) | 20 A |
| Nombre de pôles (EF001391) | 5 |
| Classe de protection (IP) (EF005474) | IP66 |
| Dimension de raccordement du filetage (EF004756) | M25 |
| Nombre de raccordements par pôle (EF006769) | 1 |
| Marquage de pôle (EF006771) | Autre |
| Codage mécanique (EF002910) | Oui |
| Couleur de codage / insert de contact (EF006772) | Noir |
| Couleur de la pièce d'adaptateur séparée (EF008312) | Noir |
| Couleur du boîtier (EF000136) | Noir |
| Matériau du boîtier (EF001596) | Polyamide |
| Sans halogène (EF000025) | Non |
| Traitement de surface des contacts (EF002558) | Argenté |
| Longueur (EF001438) | 71.95 mm |
| Hauteur (EF000040) | 34.6 mm |
| Largeur (EF000008) | 34.6 mm |
