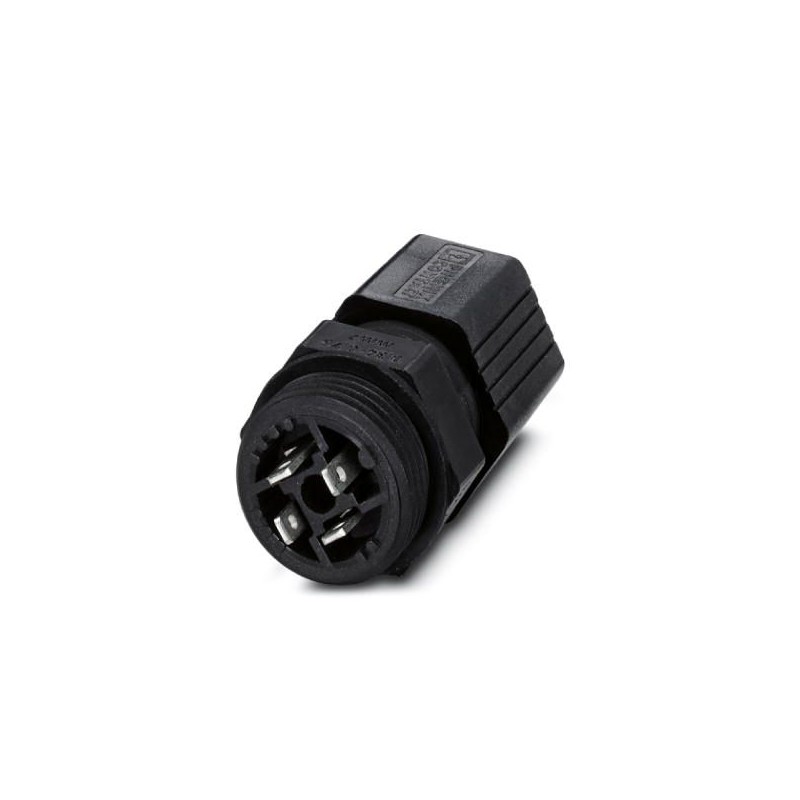

Q 0,75/4FL/11-M20KU-ESA BK
1641989
PHOENIX_CONTACT
10
Traversée de paroi
Outillage mural QUICKON, pour montage mural externe avec connexion de soudage manuelle / connexion à prise plate, 2,8 mm x 0,8 mm. 4 pôles.
Détecteurs > Connecteur à rapporter pour détecteur / actionneur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1641989 |
---|---|
Unité de conditionnement | 10 pcs |
Quantité minimum de commande | 10 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 103 (PC-2011) |
GTIN | 4017918885250 |
Poids par pièce (hors emballage) | 0,022 KGM |
Numéro du tarif douanier | 85369010 |
Pays d'origine | PL (Pologne) |
Instruction pour le montage | En cas de nouvel établissement de contact du conducteur, celui-ci doit être coupé au-dessus du dernier point de contact. Les composants QUICKON ne doivent être manipulés que hors charge/tension. |
---|---|
Coloris | noir |
Mode de raccordement | Raccordement QUICKON |
Type de raccordement | Connexion à soudage manuel/à languettes pour clips, 2,8 x 0,8 mm |
Nombre de pôles | 4 |
Ouverture écrou-chapeau | 22 mm |
Couple de serrage écrou-chapeau | 2,5 Nm |
Ouverture du porte-contacts | 22 mm |
Couple de serrage porte-contacts | 3,75 Nm |
Couple de serrage contre-écrou | 3,75 Nm |
Nombre de connexions | 4 |
Section de conducteur souple min. | 0,34 mm² |
Section de conducteur souple max. | 0,75 mm² |
Section de conducteur rigide min. | 0,75 mm² |
Section de conducteur rigide max. | 1 mm² |
Section du conducteur AWG min. | 18 |
Section du conducteur AWG max. | 16 |
Structure du cordon selon VDE 0295 / plus petit diamètre de fil | Classe 2-6 // 0,34 mm² : 0,1 mm ; 0,5 - 0,75 mm² : 0,15 mm |
---|---|
Matière de l'isolant des fils | PVC / PE |
Diamètre de fil avec isolation | >= 2,5 mm |
Diamètre extérieur du câble | 6 mm ... 8 mm |
Repérage des points de connexion | 1, 2, 3, 4 |
Indice de protection | IP65 |
---|---|
IP67 | |
Température ambiante (fonctionnement) | -25 °C ... 80 °C (Respecter les indications du fabricant du câble.) |
-25 °C ... 50 °C (En cas de connexion. Respecter également les indications du fabricant du câble.) | |
Température lors du raccordement | -5 °C ... 50 °C (respecter également les indications du fabricant du câble) |
Intensité nominale IN | 9 A |
---|---|
Courant de référence | 9 A |
Tension de référence (III/3) | 160 V |
Remarque sur la tension de dimensionnement (III/3) | avec manchon isolant |
Tension assignée (III/2) | 160 V |
Remarque sur la tension de dimensionnement (III/2) | avec manchon isolant |
Tension assignée (II/2) | 320 V |
Remarque sur la tension de dimensionnement (II/2) | avec manchon isolant |
Tension de choc assignée (III/3) | 4 kV |
Tension de choc assignée (III/2) | 4 kV |
Tension de choc assignée (II/2) | 4 kV |
Fréquence de raccordement du raccordement QUICKON | max. 10 (En cas de nouvelle connexion, il faudra éventuellement remplacer le joint d'étanchéité et la couronne.) |
---|---|
Type de filetage PC QUICKON | M20 |
Catégorie d’effet de coup | 3 |
Catégorie d'effet de coup | IK07 |
Matériau de contact | CuZn |
---|---|
Matériau de surface du contact | étamé |
Matériau de porte-contacts | PA |
Matériau isolant | PA |
Classe d'inflammabilité selon UL 94 | V0 |
Catégorie de surtension | III |
Degré de pollution | 3 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
