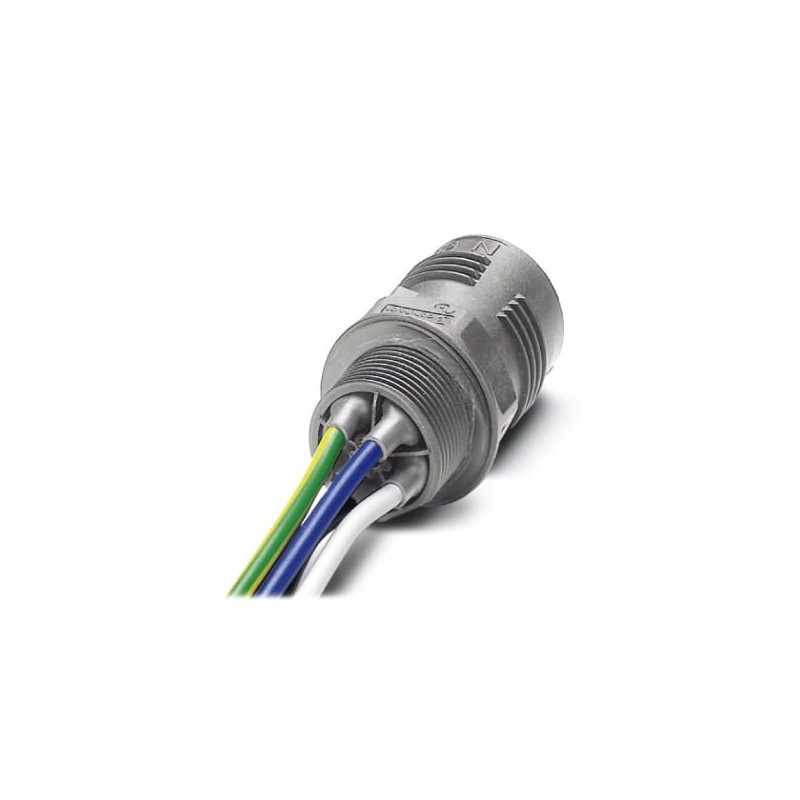

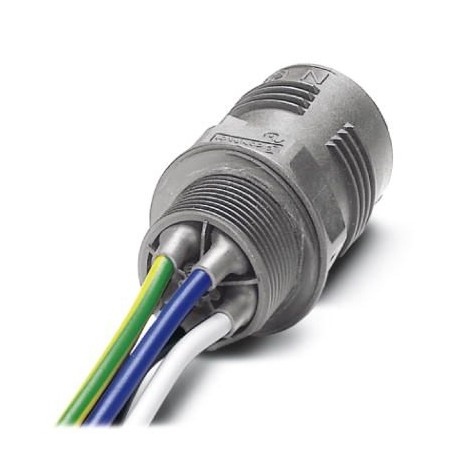

QPD W 4PE2,5 M25 0,5 GY 1582577 PHOENIX CONTACT Traversée de paroi, Raccordement QUICKON, Nombre de pôles: 4..
QPD W 4PE2,5 M25 0,5 GY
1582577
PHOENIX_CONTACT
Traversée de paroi, Raccordement QUICKON, Nombre de pôles: 4+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, gris, sans écrou QUICKON, Diamètre du câble: 6 mm ... 10 mm, Filetage de montage: M25, Fils individuels (soudé), 2,5 mm², Fils coupés nets, Longueur du câble: 0,5 m
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Généralités
| Type | QPD 5x2,5 |
|---|---|
| Longueur du câble | 0,5 m |
| Coloris | gris |
| Mode de verrouillage | Verrouillage à vis |
| Mode de raccordement | Raccordement QUICKON |
| Raccordement IDC | |
| Nombre de pôles | 5 |
| Remarque nombre de pôle | 4+PE |
| Ouverture écrou-chapeau | 27 mm |
| Couple de serrage écrou-chapeau | 10 Nm |
| Couple de serrage contre-écrou | 5 Nm |
| Ouverture contre-écrou | 30 mm |
| Nombre de connexions | 10 |
| Section de conducteur souple min. | 1 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 1 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 14 |
Direction
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE |
| Diamètre de fil avec isolation | 2,5 mm ... 3,8 mm |
| Diamètre extérieur du câble | 6 mm ... 10 mm |
| Section de câble | 2,5 mm² |
Conditions d'environnement
| Indice de protection | IP68 () |
|---|---|
| IP69K | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Température lors du raccordement | -5 °C ... 50 °C |
Caractéristiques électriques
| Intensité nominale IN | 20 A |
|---|---|
| Courant de référence | 20 A |
| Tension de référence (III/3) | 690 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
Caractéristiques mécaniques
| Fréquence de raccordement du raccordement QUICKON | max. 10 |
|---|
Indications concernant les matériaux
| Matériau de contact | Cu |
|---|---|
| Matériau de surface du contact | plaqué argent |
| Matériau de porte-contacts | PA |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1582577-QPD W 4PE2,5 M25 0,5 GY | 124 Kbytes |
|
