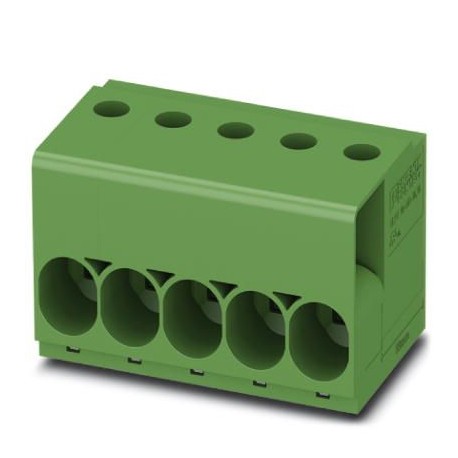

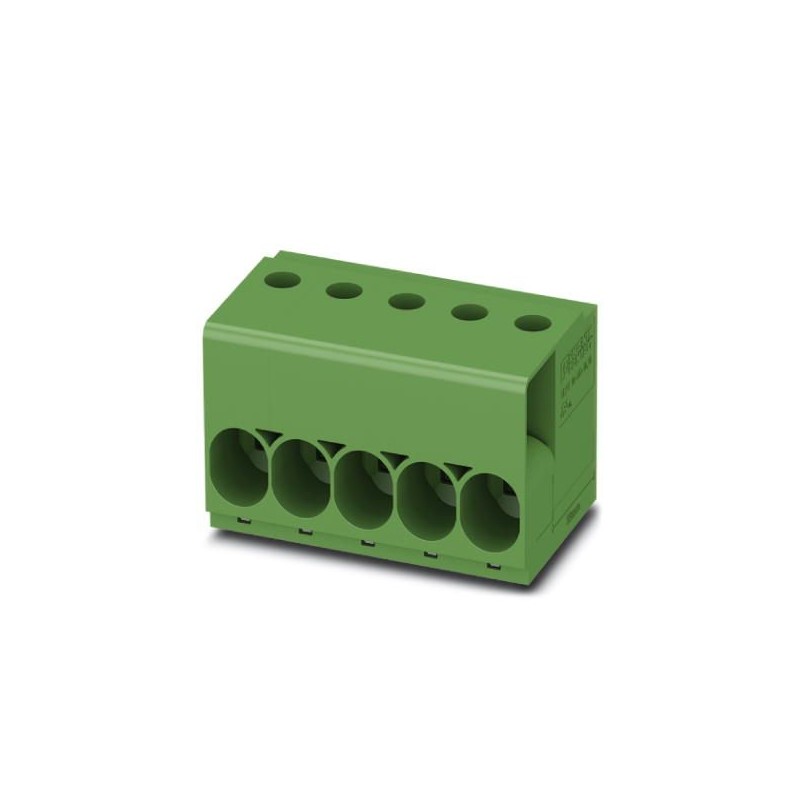

TDPT 16/ 3-SC-10,16-ZB 1017527 PHOENIX CONTACT Bornier PCB
TDPT 16/ 3-SC-10,16-ZB
1017527
PHOENIX_CONTACT
50
Bornier PCB
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million dix sept mille cinq cent vingt sept |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| GTIN | 4055626501598 |
| Poids par Pièce (hors emballage) | 29.520 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | CN (Chine) |
Propriétés de l'élément de
| Brève description de l'article | Bornier PCB |
|---|---|
| Une gamme d'articles | TDPT 16/..-SC |
| Hauteur | 10.16 mm |
| Nombre de postes | Trois |
| Méthode de connexion | Connexion à vis avec une tension de manche |
| Route de tête de vis | Fendue (L) |
| Type de montage | Vague de soudure |
| La disposition des broches de | Zigzag épinglage W |
| Nombre de niveaux | Un |
Paramètres électriques
| Courant nominal | 76 Un |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Nominale tension de choc (III/2) | 8 kV |
Capacité de connexion
| Chef de section transversale solide | 0,75 mm2 ... 16 mm2 |
|---|---|
| Chef de section flexible | 0,75 mm2 ... 16 mm2 |
| Chef de section AWG / kcmil | 20 6 ... |
| Chef de section transversale souple, avec embout sans manchon en plastique | 0,75 mm2 ... 16 mm2 |
| Chef de section, souple, avec embout, avec manchon en plastique | 0,75 mm2 ... 16 mm2 |
| 2 conducteurs de même section transversale, solide | 0,5 mm2 ... 6 mm2 |
| 2 conducteurs de même section transversale, flexible | 0,5 mm2 ... 6 mm2 |
| Dénudage des conducteurs | 18 mm |
| Couple | 1.4 Nm 1,7 Nm ... |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | par immersion à chaud en fer-blanc |
| Surface métallique de point terminal (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
| Surface du métal à souder surface (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
Fiche de données de logements
| Matériau isolant | PA |
|---|---|
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | Huit cent cinquante |
| Au fil incandescent température d'inflammation GWIT selon EN 60695-2-13 | Sept cent soixante quinze |
| La température pour le ballon d'essai de pression selon EN 60695-10-2 | 125 °C |
Dimensions du produit
| Longueur [ l ] | 31.9 mm |
|---|---|
| Largeur [ w ] | 31,5 mm |
| Hauteur [ h ] | 34.7 mm |
| Hauteur | 10.16 mm |
| Hauteur (sans soudure de pin) | 31.2 mm |
| Soudez les broches [P] | 3,5 mm |
| Pin dimensions | 1 x 0,9 mm |
| Dimension d'un | 20.32 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Cinquante |
| Dénomination unités d'emballage | Les pc. |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 105 °C |
| Température ambiante (fonctionnement) | -40 °C |
La résiliation et la méthode de connexion
| Test pour conducteurs de dommages et de relâchement | CEI 60999-1:1999-11 |
|---|---|
| Test réussi |
Pull-out test
| Pull-out test | CEI 60999-1:1999-11 |
|---|---|
| Test réussi | |
| Chef de section / chef d'orchestre / type force de traction | 0,75 mm2 / flexible / > 30 N |
| 0,75 mm2 / solide / > 30 N | |
| 16 mm2 / flexible / > 100 N | |
| 16 mm2 / solide / > 100 N |
Tests électriques
| Courant nominal | 76 Un |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Nominale tension de choc (III/2) | 8 kV |
Air dégagements d'air et de fuite
| Matériau isolant groupe | J' |
|---|---|
| Tension | 800 V |
| Tension d'isolement assignée (III/3) | 800 V |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Nominale tension de choc (III/3) | 8 kV |
| Nominale tension de choc (III/2) | 8 kV |
| Nominale tension de choc (II/2) | 6 kV |
Les normes et les Règlements
| Connexion en acc. avec la norme | FR-VDE |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
