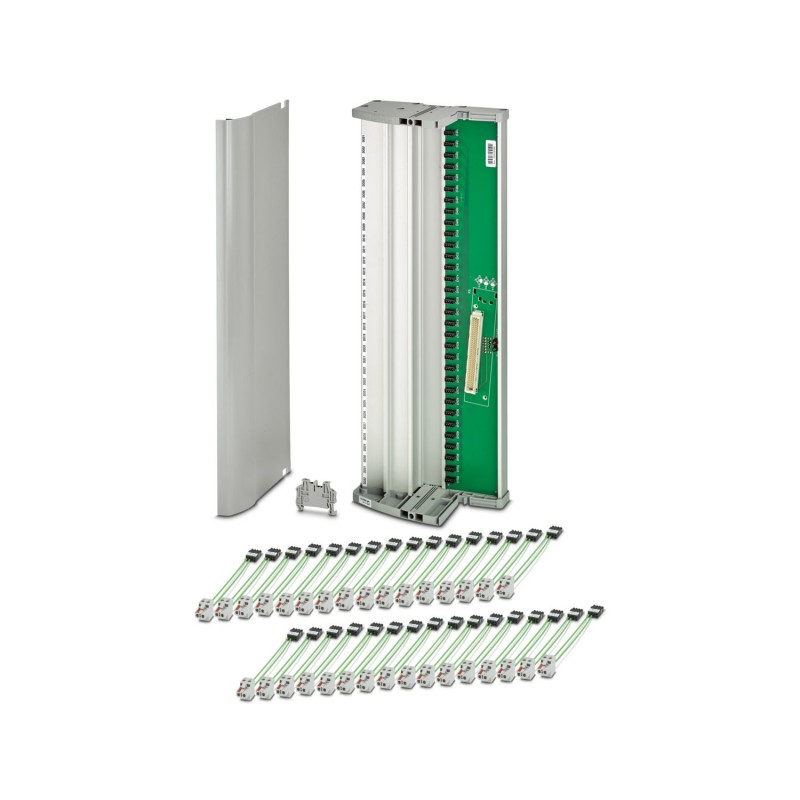

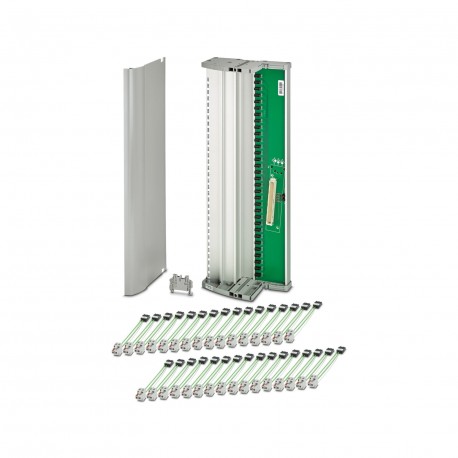

TC-XC96-DO32-EX-HIMAX01 2908752 PHOENIX CONTACT Termination Carrier pour la connexion de 32 blocs de command..
TC-XC96-DO32-EX-HIMAX01
2908752
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Termination Carrier pour la connexion de 32 blocs de commande de vanne MACX Analog à sécurité intrinsèque, aux cartes de sortie TOR de l'automate HIMA-HIMax, par un connecteur C96, 96 pôles. Compatible avec la carte HIMax X-DO 32 01, sans alimentation redondante
Support de terminaison pour la connexion de 32 blocs de commande de vannes MACX Analog Ex-i aux cartes de sortie numériques du système de contrôle HIMA-HIMax, via un connecteur C96 à 96 pôles. Convient pour la carte HIMax X-DO 32 01, pas d’alimentation redondante possible
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Porte-modules |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite | |
| Isolant | Isolation fonctionnelle |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Courant max. admissible | 0,5 A (Signal/canal) |
| Tension nominale UN | < 50 V DC (par signal/canal) |
| Distances dans l'air et lignes de fuite | |
| Tension d'isolement assignée | 30 V |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Automate pris en charge HIMA HIMax | |
| Carte E/S adaptée | X-DO 32 01 |
| Nombre de connexions | 1 |
| Niveau des automates | |
| Connexion selon la norme | CEI 60603-2 |
| Type de raccordement | Connecteur mâle |
| Type | C |
| Nombre de connexions | 1 |
| Nombre de pôles | 96 |
| Largeur | 448 mm |
| Hauteur | 170 mm |
| Profondeur | 159,5 mm |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Choc | 15g, selon CEI 60068-2-27 |
| Vibrations (service) | 2g, selon CEI 60068-2-6 |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc X |
| UKCA Ex (UKEX) | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | PxCIF21UKEX2908752X |
| UL, USA / Canada | |
| Repérage | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | EN 60664-1 |
| Directive 2014/35/UE (CEM) | |
| Normes/Prescriptions | EN 6100-6-2 |
| EN 6100-6-4 | |
| Directive 2014/34/UE (ATEX) | |
| Normes/Prescriptions | EN 60079-0 |
| EN 60079-7 | |
| EN 60079-11 | |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | avec butée |
| Emplacement pour le montage | vertical, horizontal |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 96 |
| Tension assignée (EF000228) | 50 V |
| Courant nominal assigné (EF000227) | 0.5 A |
| Profondeur (EF000049) | 159.5 mm |
| Largeur (EF000008) | 448 mm |
| Hauteur (EF000040) | 170 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
