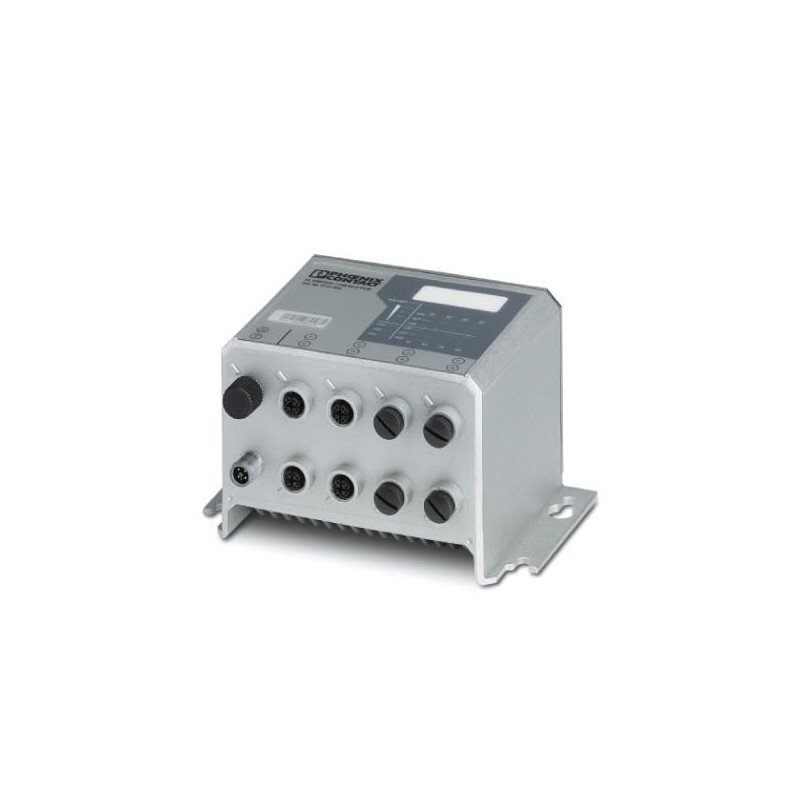

FL SWITCH 1708 M12 POE 2701883 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH 1708 M12 POE
2701883
PHOENIX_CONTACT
Industrial Ethernet Switch
Commutateur Ethernet PoE+, 8 ports Ethernet au format M12, détection automatique du taux de transmission de données de 10/100/1000 MBits/s, jumboframes jusqu’à 9600 octets, couplage de segments de réseau avec différents débits binaires, fonction d’autocrossing, degré de protection IP67
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2701883 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 401 (C-6-2017) |
| GTIN | 4055626004181 |
| Poids par pièce (hors emballage) | 2,300 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP66 | |
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (2000 m au-dessus niveau mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (altitude 3500 mètres) |
Interfaces
| Interface 3 | Ethernet (PoE) |
|---|---|
| Nombre de ports | 8 |
| Type de raccordement | Connecteur M12, 8 pôles |
| Remarque concernant la connectique | Détrompage X |
| Physique de transmission | Cuivre |
| Vitesse de transmission | 10/100/1000 Mbit/s |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Réception de données, état de la liaison |
| Interface 4 | Contact de signalisation |
| Type de raccordement | Connecteurs M12, (détrompage A) |
Fonction
| Fonctionnalité de base | Switche Store and Forward 10/100/1000 MBit/s avec auto-négociation, conforme à la norme IEEE 802.3, 4 classes de priorité selon IEEE 802.1 p, alimentation par Etherent (PoE) selon IEEE 802.3at/802.3af, trames Jumbo jusque 9720 Bytes |
|---|---|
| Autres fonctions | Autonegotiation |
| Classe de conformité PROFINET | Conformance-Class A |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 3 LED par port Ethernet (Link, Activity et état UOP) et puissance UOP |
| Contact de signalisation tension de commande | 24 V DC (typique) |
| Contact de signalisation courant de commande | 100 mA (24 V DC) |
Paramètres d'extension de réseau
| Profondeur de cascade | Structure en réseau, en ligne et en étoile : au choix |
|---|---|
| Longueur maximale de câble (paire torsadée) | 100 m |
Tension d'alimentation
| Tension d'alimentation | 24 V DC (Connecteurs M12) |
|---|---|
| Ondulation résiduelle | 3,6 VCC |
| Plage de tension d'alimentation | 18,7 V DC ... 30,5 V DC |
| Courant absorbé typique | 300 mA (pour US= 24 V DC) |
| Courant max. absorbé | 12 A (Charge nominale maximale) |
Généralités
| Type de montage | Montage mural |
|---|---|
| Forme AX | Autonome |
| Poids net | 2300 g |
| Matériau du boîtier | Zinc coulé sous pression, surface pré-cuivrée et nickelée |
| Remarque | ATTENTION : Satisfaire aux exigences de compatibilité électromagnétique ! Pour le raccordement à la terre fonctionnel, utilisez une vis de fixation en cas de montage sur un support conducteur. En cas de montage sur un support non conducteur, l'appareil est raccordé à la terre par l'intermédiaire de la vis de fixation à l'aide d'une cosse. |
| MTTF | 208,85 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 93,43 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 9,98 Années (SN 29500 Standard, température 70 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 10g, 16 ms, 1000 chocs, toutes les directions |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 30g, impulsion de choc semi-sinusoïdale |
| Emission | EN 55022 / classe B |
| Immunité | EN 61000-4-2 |
| Exempt de substances néfastes à l'application d'enduits | Oui |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119170401eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
