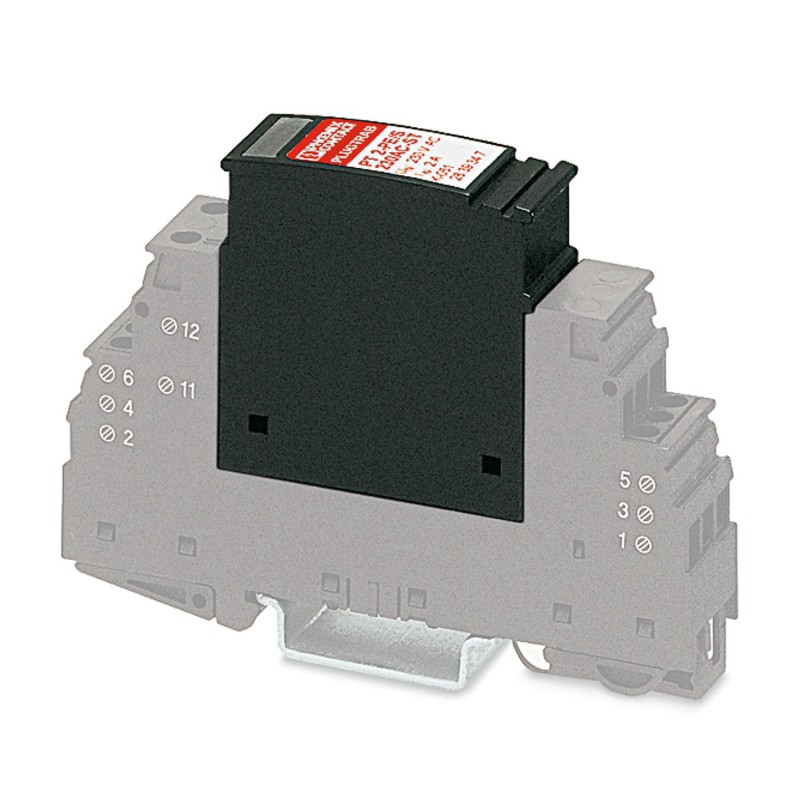

PHOENIX_CONTACT PT 2-IT-230AC-ST 2805127 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PT 2-IT-230AC-ST 2805127 PHOENIX CONTACT Connecteur de protection antisurtension type 3

Référence: PT 2-IT-230AC-ST

Code: 2805127

Fabricant: PHOENIX_CONTACT

Description:

Connecteur de protection antisurtension type 3
Fiche de protection antisurtension pour élément de base, protection fine pour terminaux dans systèmes IT, signalisation de défaut dans la fiche. Version : 230 V AC

Catégories:

  • PHOENIX_CONTACT

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif:PLT-T3-IT-230-P2906451

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitProtection d'appareil
TypeConnecteur mâle
Nombre de pôles2
Message protection antisurtension défectueuseoptique
Classe d'essai CEIIII
T3
Types ENT3

Dimensions
Dessin cotépcpjkmlape.jpg
Largeur17,7 mm
Hauteur45 mm
Profondeur52 mm
Graduation1 UL
Largeur module complet17,7 mm
Hauteur module complet90 mm
Profondeur module complet65,5 mm

Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Matériau du boîtierPA

Circuit de protection
Sens de l'action1L-N & N-PE
Fréquence nominale fN50 Hz
60 Hz
Tension permanente maximale UC275 V AC
Tension permanente maximale UC(L-N)275 V AC
Tension permanente maximale UC(L-PE)275 V AC
Tension permanente maximale UC(N-PE)275 V AC
Courant résidual IPE≤ 1 µA
Courant nom. de décharge In(8/20)µs.3 kA
3 kA (selon UL 1449)
Courant nominal de décharge In(8/20) µs (L-N)3 kA
Courant nominal de décharge In(8/20) µs (L-PE)3 kA
Courant de décharge maximal lmax(8/20) µs8 kA
Absorption symétrique d'énergie170 J (L-N)
Absorption asymétrique d'énergie225 J (L/N-PE)
Niveau de protection en tension Up(L-N)≤ 1,2 kV
Niveau de protection en tension Up(L-PE)≤ 1,5 kV
Niveau de protection en tension Up(N-PE)≤ 1,5 kV
Temps d'amorçage tA(L-N)≤ 25 ns
Temps d'amorçage tA(L-PE)≤ 100 ns
Temps d'amorçage tA(N-PE)≤ 100 ns
Protection max. en amont nécessaire25 A (gL/C)

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-40 °C ... 75 °C

Normes et spécifications
Distances dans l'air et lignes de fuite
Normes/PrescriptionsCEI 60664-1 / CEI 61643-1 / DIN EN 61643-11/A11
Normes
Normes/PrescriptionsCEI 61643-1
EN 61643-11/A11
CEI 61643-1
EN 61643-11/A11
Normes/prescriptionsCEI 61643-1
Remarque2005
Normes/prescriptionsEN 61643-11/A11
Remarque2007

Montage
Type de montagesur embase
