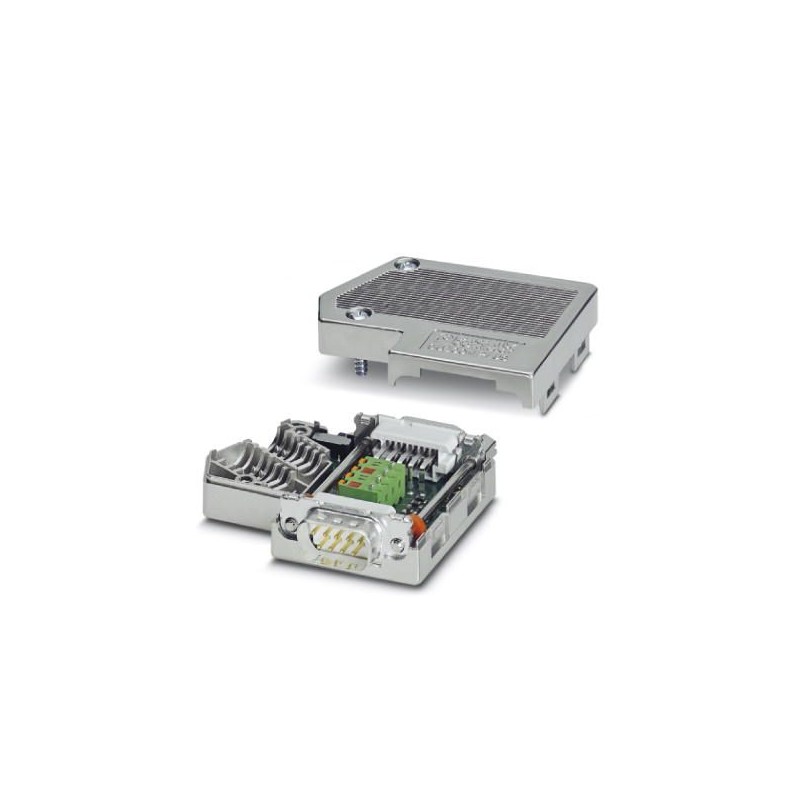

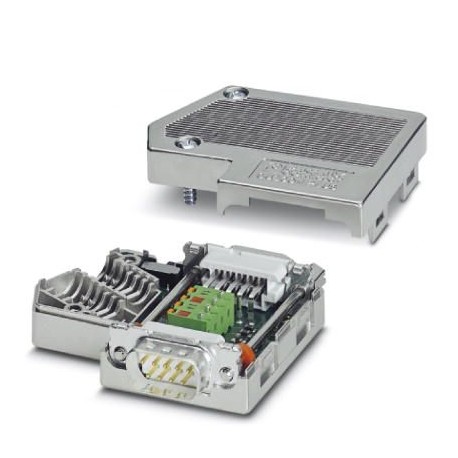

SUBCON-PLUS-PROFIB/PG 2744403 PHOENIX CONTACT Connecteurs de bus D-SUB
SUBCON-PLUS-PROFIB/PG
2744403
PHOENIX_CONTACT
Connecteurs de bus D-SUB
Connecteur D-SUB mâle, 9 pôles, mâle, entrée de câble inférieure à 35°, système de bus : PROFIBUS DP jusqu’à 12 MBit/s avec connecteur Pg-D-SUB femelle pour le raccordement d’un appareil de programmation, d’une résistance de fermeture et d’un interrupteur coulissant, schéma des pôles : 3, 5, 6, 8 ; Blocs de jonction à ressort
Installation de réseaux de communication > Connecteur Sub-D
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2744403 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 405 (IF-2002) |
| GTIN | 4017918819453 |
| Poids par pièce (hors emballage) | 0,043 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Diamètre de câble max. | 8,4 mm |
|---|---|
| Diamètre de câble min. | 7,6 mm |
| Largeur | 16 mm |
| Hauteur | 49,5 mm |
| Longueur | 60 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 75 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 80 °C |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP40 |
Généralités
| Tension nominale UN | 5 V |
|---|---|
| Intensité nominale IN | 100 mA |
| Système de bus | PROFIBUS DP |
| Signal | PROFIBUS |
| Cycles d'enfichage | > 200 |
| Vis de fixation SUBCONNEC | 4-40 UNC |
| Couple de serrage | 0,4 Nm |
| Matériau du boîtier | ABS, métallisé |
| Brochage | 3, 5, 6, 8 |
| MTTF | 6706 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 1817 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 155 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) |
Caractéristiques de raccordement
| Raccordement | Connecteur SUB-D |
|---|---|
| Nombre de pôles | 9 |
| Type de raccordement | Connecteur mâle D-SUB |
| Résistance terminale | 390 Ω |
| 220 Ω | |
| 390 Ω (activable de l'extérieur) | |
| Raccordement | Connexion sur circuit imprimé |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide min. | 0,12 mm² |
| Section de conducteur rigide max. | 0,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 20 |
| Longueur à dénuder | 5 mm |
| Couple de serrage | 0,4 Nm |
| Raccordement | Port de programmation |
| Nombre de pôles | 9 |
| Type de raccordement | Connecteur femelle D-SUB |
Normes et spécifications
| Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| Connexion selon la norme | CUL |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440302eCl@ss 8.027440302eCl@ss 9.027440302
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 9 |
| Finition des contacts (EF001587) | Mâle |
