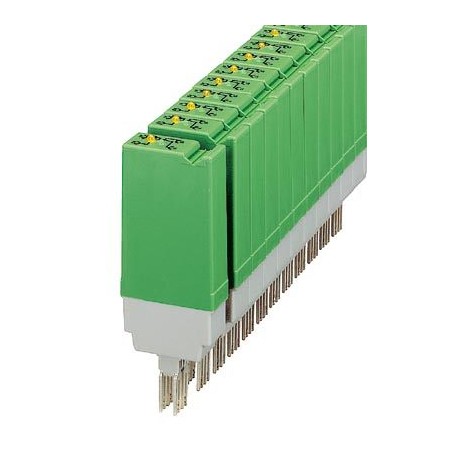

ST-REL2-KG220DC/2 2826499 PHOENIX CONTACT Fiches porte-relais
ST-REL2-KG220DC/2
2826499
PHOENIX_CONTACT
10
Fiches porte-relais
Support de relais enfichable, équipé d’un mini-relais de commutation, contacts (AgNi) : Puissances moyennes à grandes, 1 contact fermé, tension d’entrée 220 V DC, avec indication lumineuse, enfichable dans les borniers de base
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2826499 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 87 (IF-2005) |
| GTIN | 4017918077969 |
| Poids par pièce (hors emballage) | 0,034 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 40 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 220 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,06 |
| Courant d'entrée typique pour UN | 4,5 mA |
| Temps d'amorçage typique | 6 ms (pour DC) |
| Temps de retombée typique | 11 ms (pour DC) |
| Circuit de protection | Roue libre, protection contre inversions de polarité Diode roue libre, diode de protection contre inversions de polarité, varistance |
| Témoin de présence de la tension de service | oui |
| Puissance dissipée en condition nominale | 0,99 W |
Côté contact
| Type de contact | Contact simple, 1 NF |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Courant d'enclenchement maximal | 8 A |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 95 W (pour 24 V DC) |
| 50 W (à 48 V DC) | |
| 45 W (à 60 V DC) | |
| 45 W (à 110 V DC) | |
| 75 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 2x 107cycles |
| Conseils pour le montage | Prévoir un espace de 10 mm tous les 5 modules |
| Poids net (SAP) | 33,64 g |
Normes et spécifications
| Normes/Prescriptions | DIN VDE 0110b, gr. C pour 250 V AC |
|---|---|
| CEI 60255/DIN VDE 0435 (parties pertinentes) | |
| CEI 50178/VDE 0160 (parties pertinentes) | |
| EN 60730/DIN VDE 0631 | |
| DIN VDE 0160 (parties pertinentes) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
