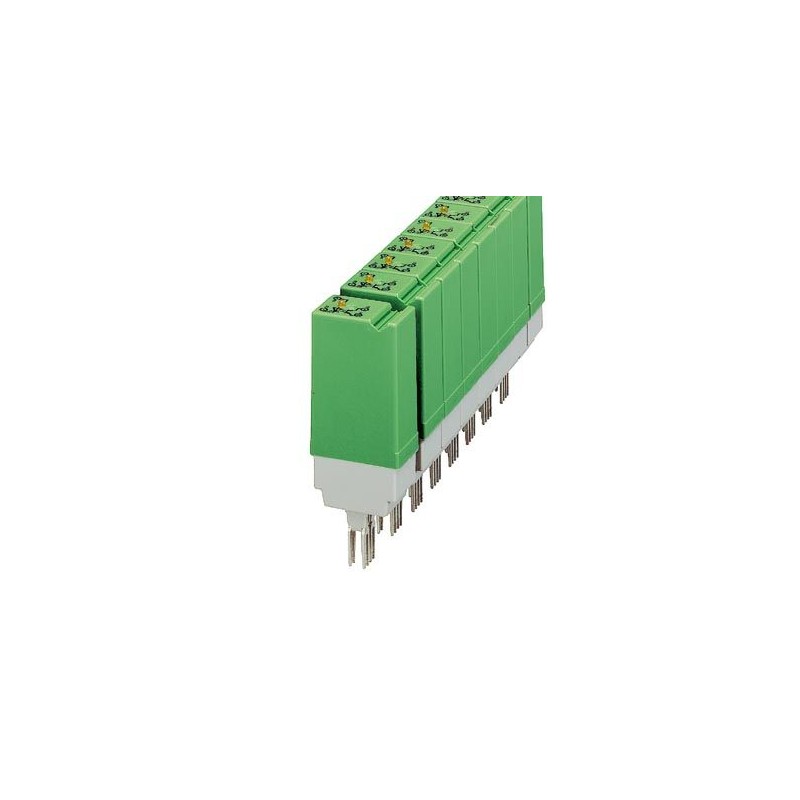

ST-OV3-120AC/ 60DC/3 2903613 PHOENIX CONTACT Relais statique
ST-OV3-120AC/ 60DC/3
2903613
PHOENIX_CONTACT
Relais statique
Relais de puissance à semi-conducteurs enfichable, avec voyant lumineux et circuit de protection dans le circuit d’entrée et de sortie, entrée : 120 V AC, sortie : 12-60 V DC/max. 3 A, enfichable au bornier de base
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2903613 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 92 (IF-2005) |
| GTIN | 4017918079062 |
| Poids par pièce (hors emballage) | 0,055 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Données d'entrée
| Tension nominale d'entrée UN | 120 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,2 |
| Plage de tension d'entrée | 96 V AC ... 144 V AC |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,4 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,8 |
| Courant d'entrée typique pour UN | 4 mA |
| Temps d'enclenchement typique | 3 ms |
| Temps de coupure typique | 13 ms |
| Fréquence de transmission | 10 Hz |
Données de sortie
| Plage de tension de sortie | 12 V DC ... 60 V DC |
|---|---|
| Intensité permanente limite | 3 A (voir courbe de derating) |
| Courant de choc | 5 A (t = 1 s) |
| Tension inverse de blocage | 70 V DC (Tension de blocage émetteur-collecteur) |
| Chute de tension pour l’intensité permanente limite maximale | 1,2 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
Généralités
| Tension d'essai entrée/sortie | 2,5 kV AC |
|---|---|
| Emplacement pour le montage | indifférent |
| Normes/Prescriptions | CEI 60664 |
| CEI 60664 A | |
| DIN VDE 0110 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
