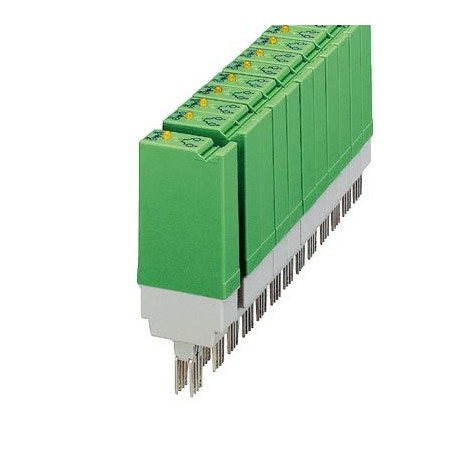

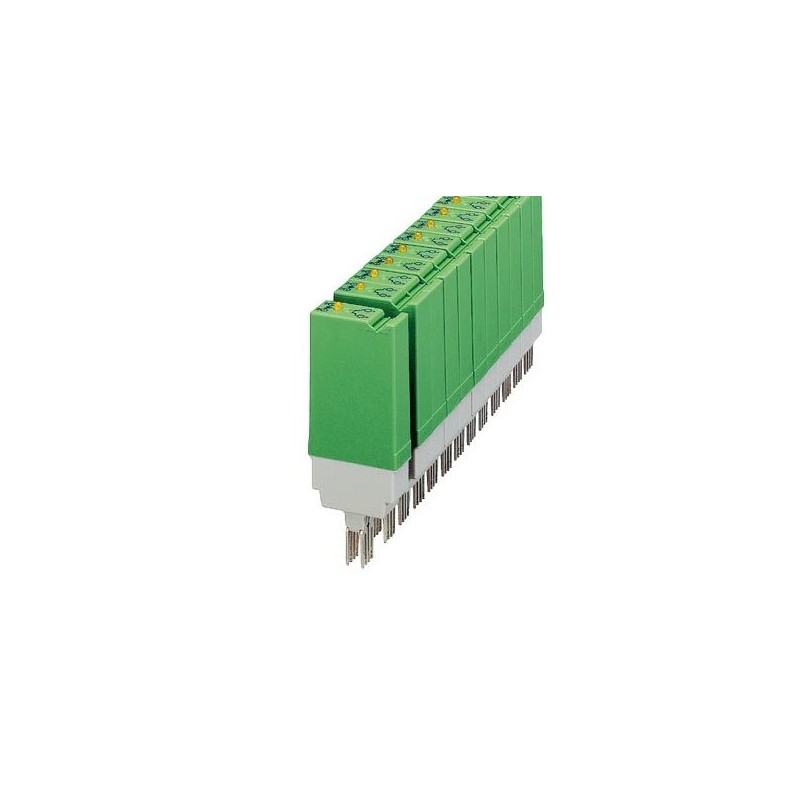

ST-OE2- 24DC/ 48DC/100 2911692 PHOENIX CONTACT Relais statique
ST-OE2-24DC/ 48DC/100
2911692
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Relais statique
Relais d’entrée à semi-conducteurs enfichable, avec voyant lumineux et circuit de protection circuit de protection dans les circuits d’entrée et de sortie, entrée : 24 V DC, sortie : 8 - 48 V DC/max. 100 mA, enfichable aux blocs de connexion de base
Relais > Optocoupleur
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2911692 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 93 (IF-2005) |
| GTIN | 4017918079710 |
| Poids par pièce (hors emballage) | 0,023 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Données d'entrée
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
| Plage de tension d'entrée | 21,6 V DC ... 26,4 V DC |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,4 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,8 |
| Courant d'entrée typique pour UN | 9 mA |
| Temps d'enclenchement typique | 20 µs |
| Temps de coupure typique | 100 µs |
| Affichage d'état | LED jaune |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
| Circuit RC | |
| Fréquence de transmission | 500 Hz |
Données de sortie
| Plage de tension de sortie | 8 V DC ... 48 V DC |
|---|---|
| Intensité permanente limite | 100 mA |
| Chute de tension pour l’intensité permanente limite maximale | 0,9 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
Généralités
| Tension d'essai entrée/sortie | 2,5 kV AC |
|---|---|
| Emplacement pour le montage | indifférent |
| Normes/Prescriptions | DIN VDE 0110 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Tension d'entrée (EF003840) | 21.6 V |
| Tension de sortie (EF003933) | 8 V |
| Courant de fonctionnement nominal Ie (EF001443) | 0.1 A |
| Type de sortie numérique (EF003601) | Électronique |
| Avec affichage LED (EF005950) | Oui |
