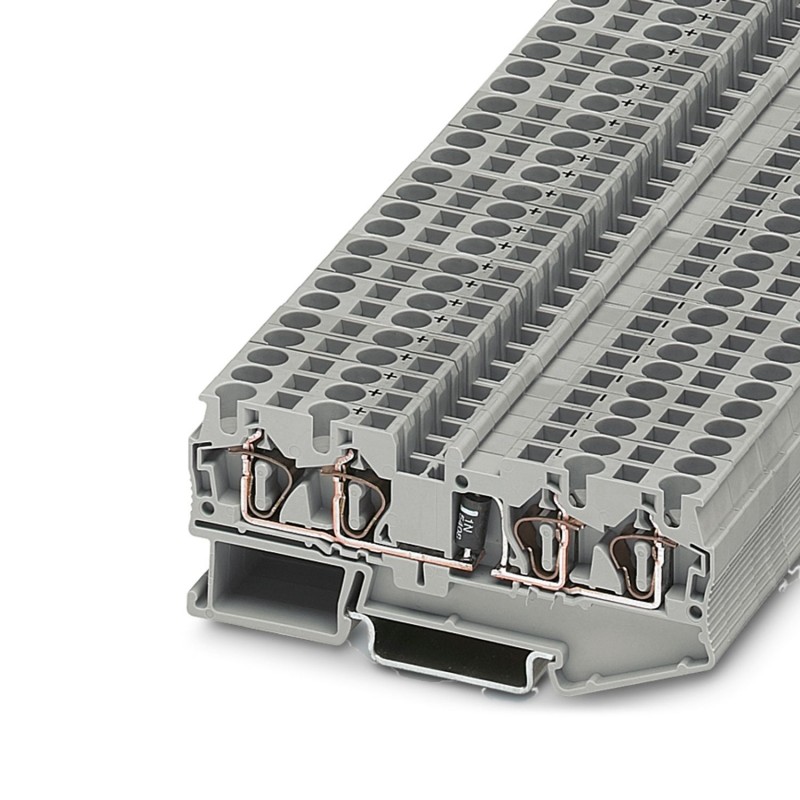

ST 4-QUATTRO-DIO 1N 5408K /L-R 3036234 PHOENIX CONTACT Composant terminal block
ST 4-QUATTRO-DIO 1N 5408K /L-R
3036234
PHOENIX_CONTACT
50
Composant terminal block
Bornier pour composants, avec diode 1N 5408K installée, tension nominale : 800 V, courant nominal : 1,5 A, type de raccordement : raccord à ressort, Section dimensionnelle : 1 mm², section : 0,08 mm² - 6 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : gris
Bornier composant, avec diode intégrée 1N 5408K, tension nominale : 800 V, courant nominal : 1,5 A, nombre de connexions : 4, méthode de connexion : raccord à cage à ressort, Section nominale : 1 mm2, section nominale : 0,08 mm2 - 6 mm2, type de montage : NS 35/7,5, NS 35/15, couleur : gris
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Trois million trente six mille deux cent trente quatre |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4046356986915 |
| Poids par Pièce (hors emballage) | 14.690 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Général
| Nombre de niveaux | Un |
|---|---|
| Nombre de connexions | Quatre |
| Potentiels | Un |
| Nominale de la section transversale | 4 mm2 |
| Couleur | gris |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 8 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de courant de charge | 1,5 A (max. le courant est déterminé par la diode. Intégré diode 1N 5408K, à l'inverse de la tension de 1000 V, courant permanent maximum de 1,5 A.) |
| Courant Nominal j'N | 1,5 A |
| Tension nominale UN | 800 V |
| Ouvrez le panneau latéral | Oui |
| Par rapport les matériaux d'isolation indice de température (Elec., UL 746 B) | 130 °C |
| L'indice de température de l'isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Statique matériau isolant application dans le froid | -60 °C |
| Comportement au feu pour les véhicules sur rail (DIN 5510-2) | Test réussi |
| La flamme de la méthode d'essai (DIN EN 60695-11-10) | V0 |
| L'indice d'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 de Classe I | Deux |
| NF F16-101, NF F10-102-Catégorie F | Deux |
| Surface d'inflammabilité NFPA 130 (ASTM E 162) | passé |
| Spécifique de la densité optique de la fumée NFPA 130 (ASTM E 662) | passé |
| De gaz de fumée de la toxicité de la norme NFPA 130 (SMP 800C) | passé |
| Calorimétriques de diffusion de la chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensions
| Largeur | 6.2 mm |
|---|---|
| Couvercle d'extrémité de largeur | 2.2 mm |
| Longueur | 87 mm |
| Hauteur NS 35/7,5 | 36,5 mm |
| Hauteur NS 35/15 | 44 mm |
Les données de connexion
| Méthode de connexion | Ressort-cage de connexion |
|---|---|
| Chef de section transversale solide min. | 0.08 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section AWG min. | Vingt huit |
| Chef de section AWG max. | Dix |
| Chef de section transversale souple min. | 0.08 mm2 |
| Chef de section flexible max. | 4 mm2 |
| Min. AWG chef de section, flexible | Vingt huit |
| Max. AWG chef de section, flexible | Douze |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 4 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 4 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 1 mm2 |
| Dénudage des conducteurs | 8 mm 10 mm ... |
| Interne cylindrique gage | A4 |
Les normes et les Règlements
| L'indice d'inflammabilité selon UL 94 | V0 |
|---|---|
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Les Classifications
eCl@ss 5.1Vingt sept million cents quarante et une mille centeCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingt septeCl@ss 8.0Vingt sept million cents quarante et une mille cents vingt septeCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt sept
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
