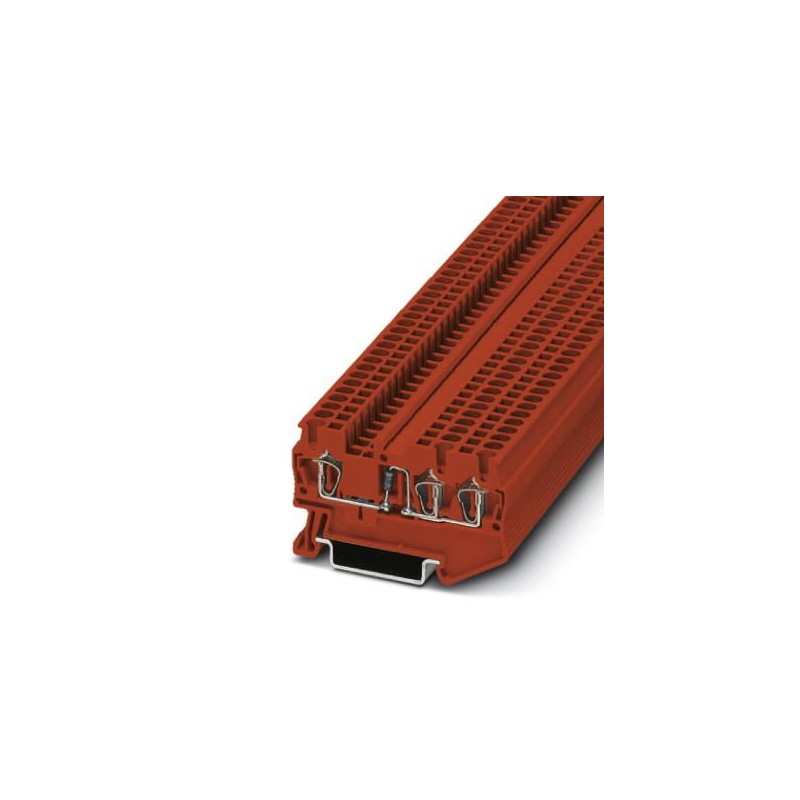

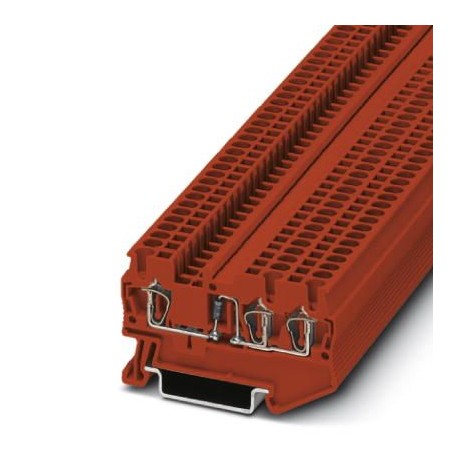

ST 2,5-TWIN-DIO/L-R RD 3037847 PHOENIX CONTACT Composant du bloc de jonction
ST 2,5-TWIN-DIO/L-R RD
3037847
PHOENIX_CONTACT
50
Composant du bloc de jonction
Bornier composant, avec diode intégrée, tension nominale : 800 V, courant nominal : 0,5 A, type de raccordement : raccord à ressort, 1er étage, section de dimensionnement : 1 mm², section : 0,08 mm² - 4 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : rouge
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3037847 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4017918908812 |
| Poids par pièce (hors emballage) | 0,008 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 3 |
| Potentiels | 1 |
| Section nominale | 2,5 mm² |
| Coloris | rouge |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Courant de charge maximal | Le courant maximal est déterminé par la diode |
| Tension de choc assignée | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Courant de charge maximal | 0,5 A (Le courant maximal est déterminé par la diode) |
| Intensité nominale IN | 0,5 A |
| Tension nominale UN | 800 V |
| Paroi latérale ouverte | oui |
Dimensions
| Largeur | 5,2 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 60,5 mm |
| Hauteur NS 35/7,5 | 36,5 mm |
| Hauteur NS 35/15 | 44 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| Section de conducteur rigide min. | 0,08 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple min. | 0,08 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple AWG min. | 28 |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 0,5 mm² |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141127eCl@ss 4.127141127eCl@ss 5.027141127eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141127eCl@ss 8.027141127eCl@ss 9.027141127
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
