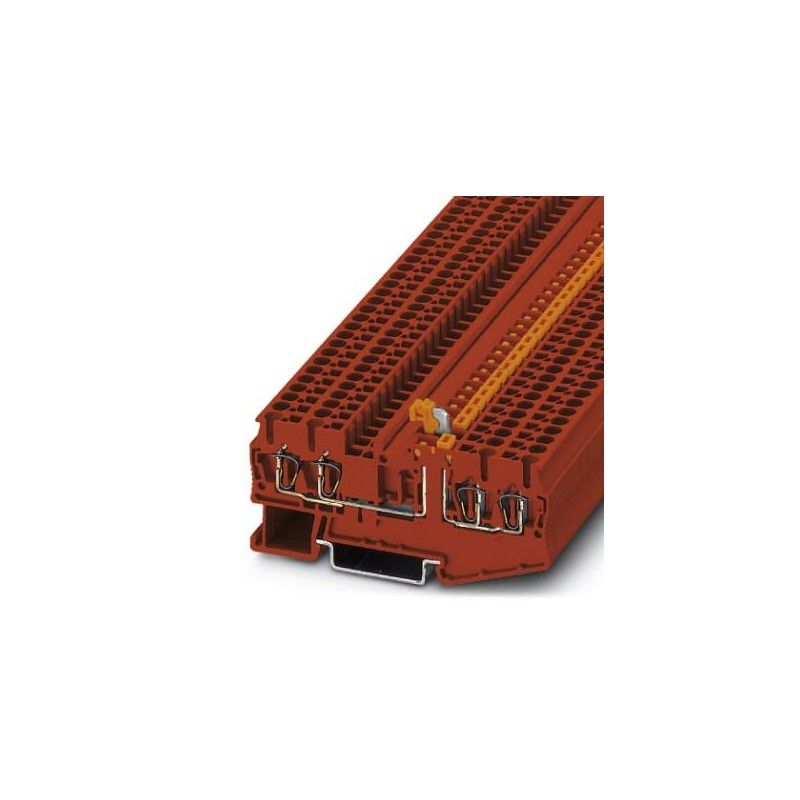

ST 2,5-QUATTRO-MT RD 3035043 PHOENIX CONTACT Bloc de jonction à couteau de sectionnement
ST 2,5-QUATTRO-MT RD
3035043
PHOENIX_CONTACT
50
Bloc de jonction à couteau de sectionnement
Bornier interrupteur à lame, tension nominale : 400 V, courant nominal : 20 A, 1er étage, type de raccordement : raccord à ressort, section de cotation : 2,5 mm², section transversale : 0,08 mm² - 4 mm², montage : NS 35/7,5, NS 35/15, couleur : rouge
Blocs de jonction > Bloc de jonction sectionnable et de mesure sectionnable
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3035043 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| GTIN | 4017918956400 |
| Poids par pièce (hors emballage) | 0,011 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 2,5 mm² |
| Coloris | rouge |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Tension de choc assignée | 6 kV |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Courant de charge maximal | 20 A (pour une section de conducteur de 4 mm²) |
| Intensité nominale IN | 20 A (pour une section de conducteur de 4 mm²) |
| Tension nominale UN | 400 V |
| Paroi latérale ouverte | oui |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,08 mm² |
|---|---|
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,08 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 0,5 mm² |
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A3 |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141117eCl@ss 4.127141117eCl@ss 5.027141126eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141126eCl@ss 8.027141126eCl@ss 9.027141126
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.08 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.08 mm² |
| Courant assigné In (EF008250) | 20 A |
| Tension assignée (EF000228) | 400 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par borne à ressort |
| Finition raccordement électrique 2 (EF002527) | Raccordement par borne à ressort |
| Nombre de positions de serrage par étage (EF002660) | 4 |
| Étages reliés à l'intérieur (EF002661) | Oui |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 84 mm |
| Profondeur (EF000049) | 36.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Rouge |
| Finition de la séparation transversale (EF002546) | Sans |
| Avec prise de test intégrée (EF002547) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
