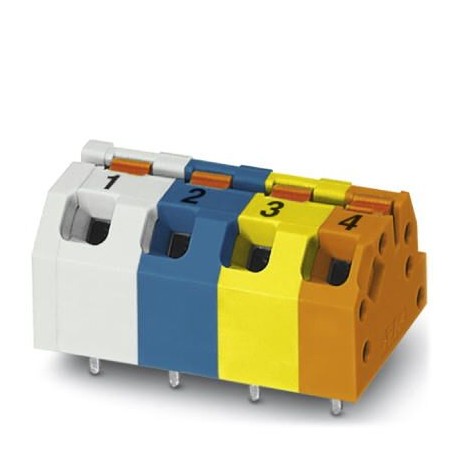

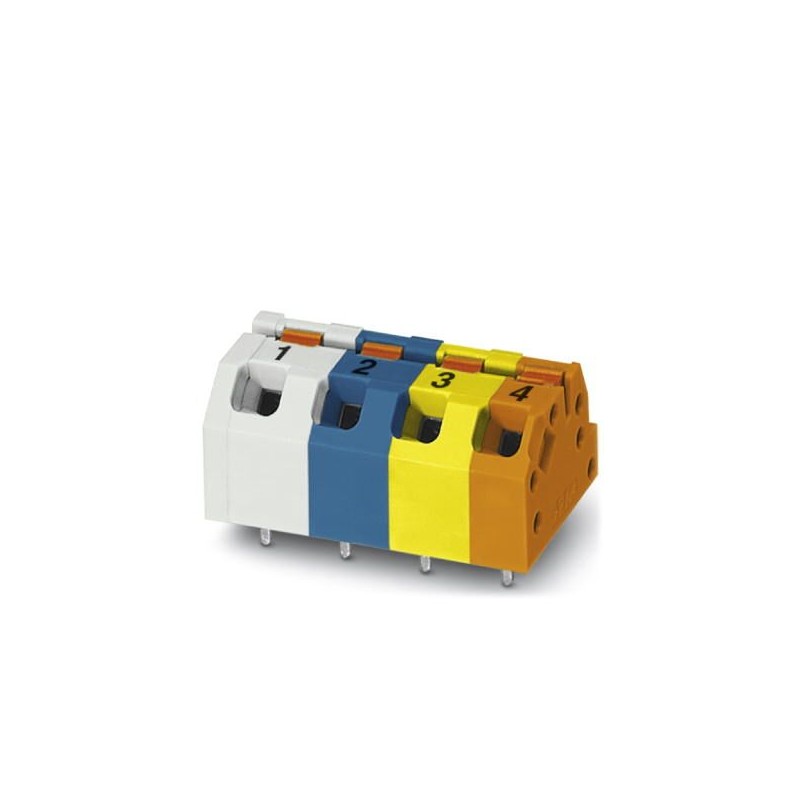

SPTAF 1/ 4-5,0-IL PROFINET 3 1050669 PHOENIX CONTACT Bloc de jonction C.I. SPTAF 1/ 4-5,0-IL PROFINET 3 1050..
SPTAF 1/ 4-5,0-IL PROFINET 3
1050669
PHOENIX_CONTACT
80
Bloc de jonction C.I. - SPTAF 1/ 4-5,0-IL PROFINET 3 - 1050669
Bornier pour carte de circuit imprimé, courant nominal : 16 A, tension nominale (III/2) : 320 V, section nominale : 1,5 mm², nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles par rangée : 4, famille d’articles : SPTAF 1/.. -IL PROFINET, pas : 5 mm, type de connexion : Connexion par ressort enfichable, montage : soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 45 °, couleur : multicolore, disposition des broches : disposition linéaire des broches, Longueur de la broche [P] : 2,6 mm, nombre de broches à souder par potentiel : 2, type d’emballage : en boîte. Le bloc de jonction PCB répond aux exigences de la norme CAT5 « Guideline for PROFINET » version 05/2017
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Bloc de jonction C.I., intensité nominale: 16 A, tension nominale: 320 V, pas: 5 mm, nombre de pôles: 4, type de raccordement: Raccordement à ressort Push-in, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 45 °, coloris: multicolore. Le bloc de jonction pour C.I. satisfait aux exigences de la directive "Guideline for PROFINET" version 05/2017
Données commerciales
| Code de commande | 1050669 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626669434 |
| Numéro du tarif douanier | 85369010 |
Dimensions
| Longueur [ l ] | 11 mm |
|---|---|
| Pas | 5 mm |
| Cote a | 15 mm |
| Largeur [ w ] | 20 mm |
| Hauteur de montage | 8 mm |
| Hauteur [ h ] | 10,6 mm |
| Longueur de broche [P] | 2,6 mm |
| Ecartement des picots | 5 mm |
| Diamètre de perçage | 1,1 mm |
Généralités
| Famille d'articles | SPTAF 1/..-IL PROFINET |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 16 A |
| Section nominale | 1,5 mm² |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 8 mm |
| Nombre de pôles | 4 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 0,75 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 0,75 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
Normes et spécifications
| Connexion selon la norme | EN-VDE |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 5.0 | EC002643 |
|---|---|
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 10.6 mm |
| Nombre de raccordements électriques (EF008252) | 4 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 16 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.1 mm |
| Longueur de la broche (EF006825) | 2.6 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
