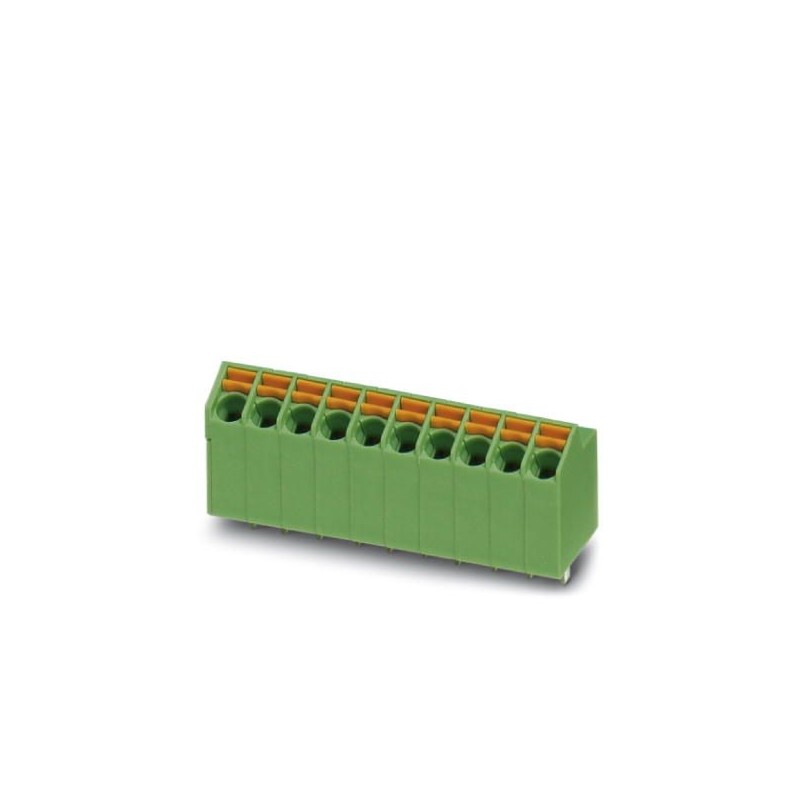

SPTA 1/14-3,5 1710618 PHOENIX CONTACT Bloc de jonction C.I.
SPTA 1/14-3,5
1710618
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 9 A, tension nominale (III/2) : 200 V, section nominale : 1 mm², nombre de potentiels : 14, nombre de rangées : 1, nombre de pôles par rangée : 14, famille d’articles : SPTA 1/, pas : 3,5 mm, type de connexion : Connexion à ressort enfichable, montage : soudure à l’onde, sens de connexion du conducteur/carte de circuit imprimé : 65 °, couleur : vert, Disposition des broches : Disposition linéaire des goupilles, Longueur des goupilles [P] : 3,5 mm, nombre de broches de soudage par potentiel : 1, type d’emballage : en boîte
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1710618 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626165899 |
| Numéro du tarif douanier | 85369010 |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | SPTA 1/ |
| Pas | 3,5 mm |
| Nombre de pôles | 14 |
| Type de raccordement | Raccordement à ressort Push-in |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Nombre d'étages | 1 |
| Nombre de connexions | 14 |
| Nombre de potentiels | 14 |
Caractéristiques électriques principales
| Courant de référence | 9 A |
|---|---|
| Tension d'isolement assignée (III/2) | 200 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 1 mm² |
| Section de conducteur AWG / kcmil | 24 ... 16 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 0,75 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 0,75 mm² |
| Longueur à dénuder | 8 mm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 10 mm |
| Largeur [ w ] | 49,6 mm |
| Hauteur [ h ] | 15,9 mm |
| Pas | 3,5 mm |
| Hauteur de montage (sans picot) | 12,4 mm |
| Longueur de broche [P] | 3,5 mm |
| Dimensions des picots | 0,6 x 1 mm |
| Cote a | 45,5 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Contrôles électriques
| Courant de référence | 9 A |
|---|---|
| Tension d'isolement assignée (III/2) | 200 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | I |
|---|---|
| Tension d'isolement assignée (III/3) | 160 V |
| Tension d'isolement assignée (III/2) | 200 V |
| Tension d'isolement assignée (II/2) | 400 V |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
