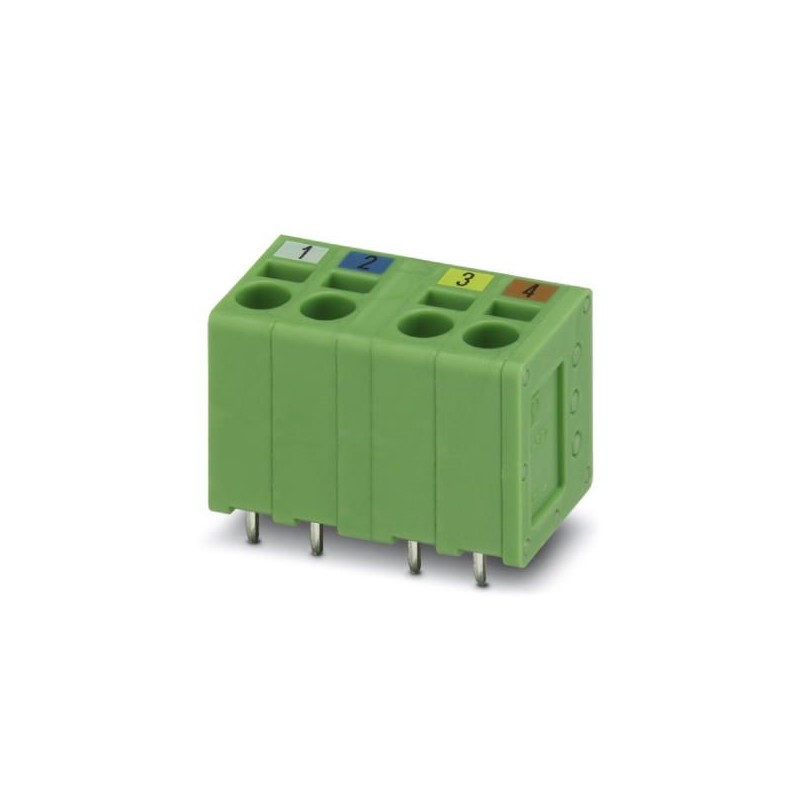

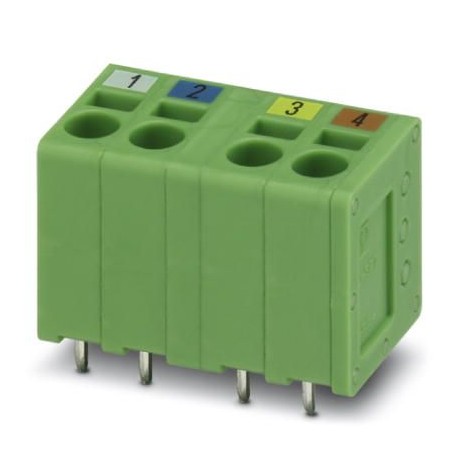

SPT 2,5/ 4-V-EX PROFINET 2 1034460 PHOENIX CONTACT Bloc de jonction C.I.
SPT 2,5/ 4-V-EX PROFINET 2
1034460
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 23 A, section nominale : 2,5 mm², nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles par rangée : 4, famille d’articles : SPT 2,5/.. -V-EX PROFINET, pas : 5 mm, type de connexion : Connexion à ressort enfichable, montage : Soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 90 °, couleur : vert, Disposition des broches : Disposition linéaire des broches, Longueur de la broche [P] : 2,5 mm, nombre de broches à souder par potentiel : 2, Type d’emballage : emballage en boîte. Le bloc de jonction PCB répond aux exigences de la norme CAT5 « Guideline for PROFINET » version 05/2017
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1034460 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626540856 |
| Poids par pièce (hors emballage) | 0,006 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | SPT 2,5/..-V-EX PROFINET |
| Pas | 5 mm |
| Nombre de pôles | 4 |
| Type de raccordement | Raccordement à ressort Push-in |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage double linéaire |
| Nombre d'étages | 1 |
Capacité de raccordement
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Longueur à dénuder | 10 mm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Longueur [ l ] | 13,5 mm |
|---|---|
| Largeur [ w ] | 23,9 mm |
| Hauteur [ h ] | 16,9 mm |
| Pas | 5 mm |
| Hauteur de montage (sans picot) | 14,4 mm |
| Longueur de broche [P] | 2,5 mm |
| Ecartement des picots | 8,2 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Cote a | 15 mm |
Dimensions pour la conception de circuits imprimés
| Diamètre de perçage | 1,1 mm |
|---|---|
| Ecartement des picots | 8,2 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 16.9 mm |
| Nombre de raccordements électriques (EF008252) | 4 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 23 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 4 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.1 mm |
| Longueur de la broche (EF006825) | 2.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -50 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
