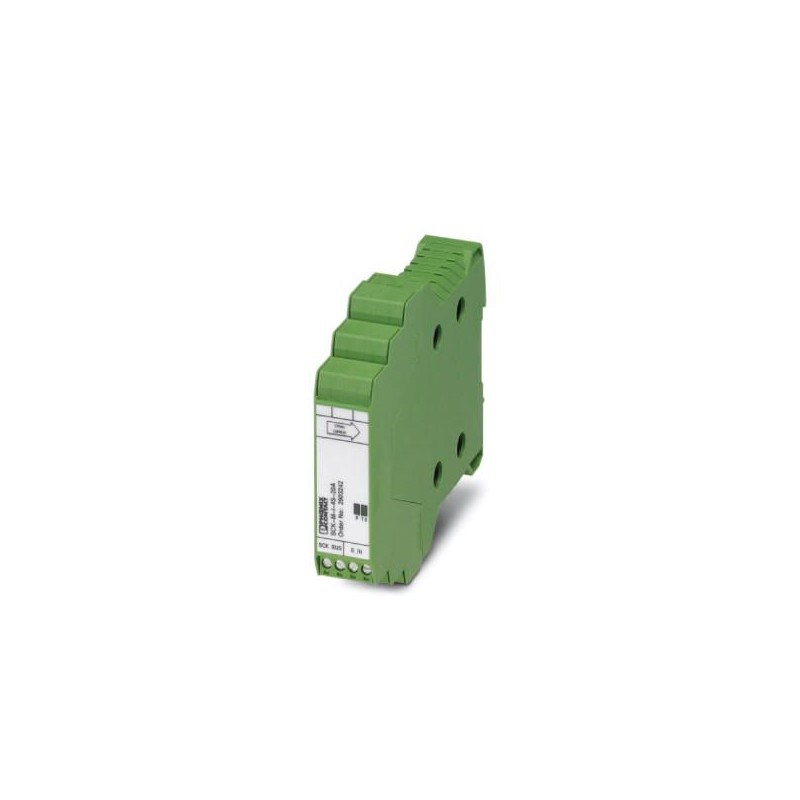

SCK-M-I-4S-20A 2903242 PHOENIX CONTACT Module de surveillance de chaîne PV
SCK-M-I-4S-20A
2903242
PHOENIX_CONTACT
Module de surveillance de chaîne PV
Module de mesure SCK pour la surveillance des installations photovoltaïques, 4 mesures de courant jusqu’à 20 A, 1 entrée numérique, interface avec le module de communication SCK
Détecteurs > Transducteur de courant
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2903242 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 259 (C-5-2017) |
| GTIN | 4046356729697 |
| Poids par pièce (hors emballage) | 0,240 KGM |
| Numéro du tarif douanier | 90303330 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | ≤ 2000 m |
Données d'entrée
| Entrée | Entrée de mesure de courant |
|---|---|
| Nombre d'entrées | 4 |
| Plage de courant d'entrée | 0 A DC ... 20 A (UL: 0 A DC...25 A DC) |
| Surintensité max. admissible | 5 x IN |
| Type de raccordement | Connexion traversante, diamètre 9,5 mm |
Alimentation
| Tension nominale d'alimentation | via SCK-C-MODBUS |
|---|---|
| Courant propre absorbé | 43 mA (typique) |
| 50 mA (maximum) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
Généralités
| Degré de pollution | 2 |
|---|---|
| Normes/Prescriptions | EN 61010-1 |
| Compatibilité électromagnétique | Conforme à la directive CEM 2004/108/CE et à celle sur la basse tension 2006/95/CE |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
| Conformité | Conformité CE |
| UL, USA | 1741 Recognized |
| UL, USA/Canada | 508 Listed |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Normes et spécifications
| Compatibilité électromagnétique | Conforme à la directive CEM 2004/108/CE et à celle sur la basse tension 2006/95/CE |
|---|---|
| Emission | EN 61000-6-4 |
| Connexion selon la norme | UL |
| Normes/Prescriptions | EN 61010-1 |
| Conformité | Conformité CE |
| UL, USA | 1741 Recognized |
| UL, USA/Canada | 508 Listed |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027210190eCl@ss 5.127210900eCl@ss 6.027210100eCl@ss 7.027210123eCl@ss 8.027210123eCl@ss 9.027210123
| Caractéristique | Valeur |
|---|---|
| Plage de mesure de valeurs initiales, courant (EF008198) | 0 A |
| Plage de mesure de valeurs finales, courant (EF008266) | 20 A |
| Fonction de configuration intégrée (EF003064) | Non |
| Avec sortie de commutation (EF005225) | Non |
