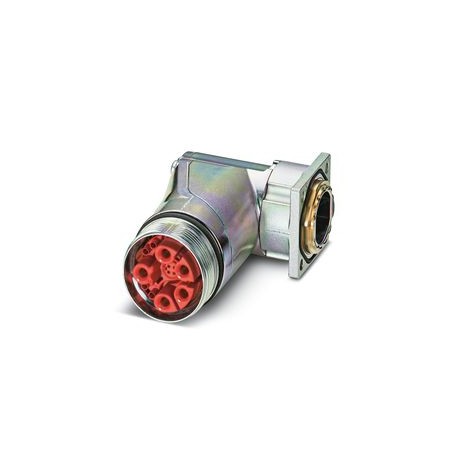

SB-8ESSD8AA700SX 1244962 PHOENIX CONTACT M40, Conect. bouchon. pour être à égalité. paroi avant, série : SB,..
SB-8ESSD8AA700SX
1244962
PHOENIX_CONTACT
M40, Conect. bouchon. pour être à égalité. paroi avant, série : SB, Angle de pivotement, blindé : oui, pour serrure standard et SPEEDCON, Sens de rotation : Standard, Type de raccordement de contact : Femelle, Raccord à sertir, Joint torique axial, 4x Ø4.2, L’article ne contient pas de plomb selon la directive RoHS II sans exception 6c (Pb<. ; 0,1 %)
M40, Conect. bouchon. pour apar. Mur de la Tour.
M40, Connecteur d’appareil à montage frontal, série : SB, coudé rotatif, blindé : oui, pour verrouillage standard et SPEEDCON, Sens de rotation : Standard, type de raccordement par contact : Femelle, Raccord à sertir, Joint torique axial, 4x Ø4,2, L’article est sans plomb conformément à RoHS II sans dérogation 6c (Pb <0,1%)
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Contacts à sertir, 8 x Ø 1 mm, 5 x Ø 3,6 mm, à commander séparément |
| Consignes de sécurité | |
| Consignes de sécurité | AVERTISSEMENT : Les connecteurs ne peuvent pas être branchés ou déconnectés sous charge. Le non-respect de l’avertissement ou une utilisation inappropriée peut endommager les personnes et/ou les biens. |
| • AVERTISSEMENT : Ne mettez en service que des produits qui fonctionnent correctement. Les produits doivent être régulièrement inspectés pour détecter tout dommage. Mettez immédiatement hors service les produits défectueux. Remplacez les produits endommagés. Les réparations ne sont pas possibles. | |
| • AVERTISSEMENT : Seul un technicien en électricité peut installer et utiliser le produit. Ils doivent respecter les consignes de sécurité suivantes. Le personnel qualifié doit connaître les bases de l’électrotechnique. Ils doivent être capables de reconnaître et de prévenir le danger. Le symbole correspondant sur l’emballage indique que seul le personnel connaissant l’électrotechnique est autorisé à installer et à utiliser le produit. | |
| • Les produits sont adaptés aux applications dans la construction d’installations, de contrôleurs et d’appareils électriques. | |
| • Lors de l’utilisation des connecteurs à l’extérieur, ils doivent être protégés séparément contre les influences environnementales. | |
| • Les produits assemblés ne doivent pas être manipulés ou mal ouverts. | |
| • N’utilisez que des connecteurs d’accouplement qui sont spécifiés dans les caractéristiques techniques des normes répertoriées (par exemple, ceux répertoriés dans les accessoires du produit en ligne sur phoenixcontact.com/products). | |
| • En cas d’utilisation du produit en relation directe avec des fabricants tiers, l’utilisateur est responsable. | |
| • Pour des tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Les normes VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 s’appliquent lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur | |
| • Respectez les caractéristiques techniques correspondantes. Vous y trouverez des informations : o Sur le produit o Sur l’étiquette d’emballage o Dans la documentation fournie o En ligne à phoenixcontact.com/products sous le produit | |
| • N’utilisez que les outils recommandés par Phoenix Contact | |
| • Les notes d’installation/les documents Design In en ligne sur la page de téléchargement à phoenixcontact.com/products doivent être respectés pour ce produit. | |
| • Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section accessoires du produit à phoenixcontact.com/products | |
| • N’utilisez le connecteur que lorsqu’il est complètement branché et verrouillé. | |
| • S’assurer que lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. | |
| • Respectez le rayon de courbure minimum du câble. Posez le câble sans le tordre. | |
| • Le connecteur chauffe en fonctionnement normal. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, l’utilisateur est responsable de l’affichage des avertissements (par ex. DIN EN ISO 13732-1 :2008-12). | |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Connexion 1 | |
| Conception de la tête | Prise |
| Corps isolant | |
| Méthode de connexion | Connexion à sertir |
| Type de commutation de contact | Prise |
| application | Hybride |
| Nombre de postes | 13 |
| Sens de rotation | Standard |
| Diamètre du contactContacts d’alimentation | 3,6 mm |
| Section du fil de LitzContacts d’alimentationMin. | 1 mm² |
| Section du fil de LitzContacts d’alimentationmax. | 10 mm² |
| Courant évaluéContacts d’alimentation | 70 A |
| Tension nominale | 630 V c.a. |
| Tension de surtension nominale | 6 kV |
| Catégorie de surtension | Iii |
| Degré de pollution | 3 |
| Diamètre du contactContacts de signal | 1 mm |
| Section du fil de LitzContacts de signalMin. | 0,06 mm² |
| Section du fil de LitzContacts de signalmax. | 1,5 mm² |
| Courant nominal par contact de signal | 8 A |
| Tension nominale Contact de signal | 500 V |
| Tension de surtension nominale | 1,5 kV |
| Catégorie de surtension | Iii |
| Degré de pollution | 3 |
| Diamètre du contact Contacts de données | 1 mm |
| Section du fil de Litz Contacts de données min. | 0,06 mm² |
| Section du fil de Litz Contacts de données max. | 1,5 mm² |
| Courant nominal par contact de données à 25°C | 8 A |
| Tension nominale Contacts de données | 50 V |
| Tension de surtension nominale | 1,5 kV |
| logement | |
| Matériau de logement | Pièces décolletées : alliage cuivre-zinc (CuZn), pièces moulées sous pression : zinc (GD-Zn) |
| Type de verrouillage | pour verrouillage standard et SPEEDCON |
| Raccord vissé Pg | aucun |
| Degré de protection (branché) | IP68/IP69K |
| Type de filetage | M40 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 115 °C (voir courbe de déclassement) |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Température ambiante (EF002386) | -40 °C |
| Type de verrouillage (EF000208) | Autre |
| Avec conducteur de protection (EF007468) | Non |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
