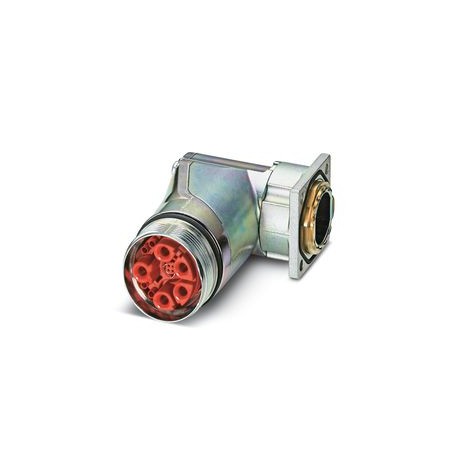

SB-8ESCA8AA700SX 1244881 PHOENIX CONTACT M40, Conect. bouchon. pour apar. Mur de la Tour.
SB-8ESCA8AA700SX
1244881
PHOENIX_CONTACT
M40, Conect. bouchon. pour apar. Mur de la Tour.
M40, Embases paroi avant, série: SB, coudé rotatif, blindé: oui, Pour verrouillage standard et SPEEDCON, Nombre de pôles: 4+4+4+PE, Sens de rotation: standard, type de contact: Connecteur femelle, Raccordement à sertir, Joint torique axial, 4x Ø4,2, détrompage: CAT5, détrompage 1, L'article est sans plomb, conformément à la directive RoHS II, sans exception 6c (Pb < 0,1 %)
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | Contacts à sertir, 4 x Ø 0,8 mm, 4 x Ø 1 mm, 5 x Ø 3,6 mm, à commander séparément |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés. | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé. | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion. | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
Propriétés du produit
| Type de produit | Connecteurs circulaires (côté appareil) |
Connecteur
| Corps isolant | |
| Détrompage | CAT5, détrompage 1 |
| Type de raccordement | Raccordement à sertir |
| Type de contact | Connecteur femelle |
| Application | Hybride |
| Nombre de pôles | 13 |
| Sens de rotation | standard |
| Enfichable | 4+4+4+PE |
| Diamètre de contactContacts de puissance | 3,6 mm |
| Section de cordonContacts de puissancemin. | 1 mm² |
| Section de cordonContacts de puissancemax. | 10 mm² |
| Courant de référenceContacts de puissance | 70 A |
| Remarque | avec section de raccordement max. |
| Tension de référence | 630 V AC |
| Tension de tenue aux chocs assignée | 6 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de référence (II/3) contact de puissance | 850 V DC |
| Tension de référence (III/3) contact de puissance | 630 V AC |
| Diamètre de contactContacts de signalisation | 1 mm |
| Section de cordonContacts de signalisationmin. | 0,06 mm² |
| Section de cordonContacts de signalisationmax. | 1,5 mm² |
| Intensité nominale par contact de signalisation | 8 A |
| Remarque | avec section de raccordement max. |
| Tension de référence Contact de signalisation | 500 V |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de référence (III/3) contact de signaux | 500 V |
| Diamètre de contact Contacts de données | 0,8 mm |
| Section de cordon Contacts de données min. | 0,08 mm² |
| Section de cordon Contacts de données max. | 0,5 mm² |
| Courant de référence par contact de données à 25 °C | 3,6 A |
| Remarque | avec section de raccordement max. |
| Tension de référence Contacts de données | 50 V |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Boîtier | |
| Matériau du boîtier | Pces rotat. : all. cuivre-zinc (CuZn), pces coulées sous press. : zinc (GD-Zn) |
| Mode de verrouillage | Pour verrouillage standard et SPEEDCON |
| Presse-étoupe Pg | sans |
| Indice de protection (enfiché) | IP68/IP69K |
| Type de filetage | M40 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 115 °C (voir courbe de derating) |
