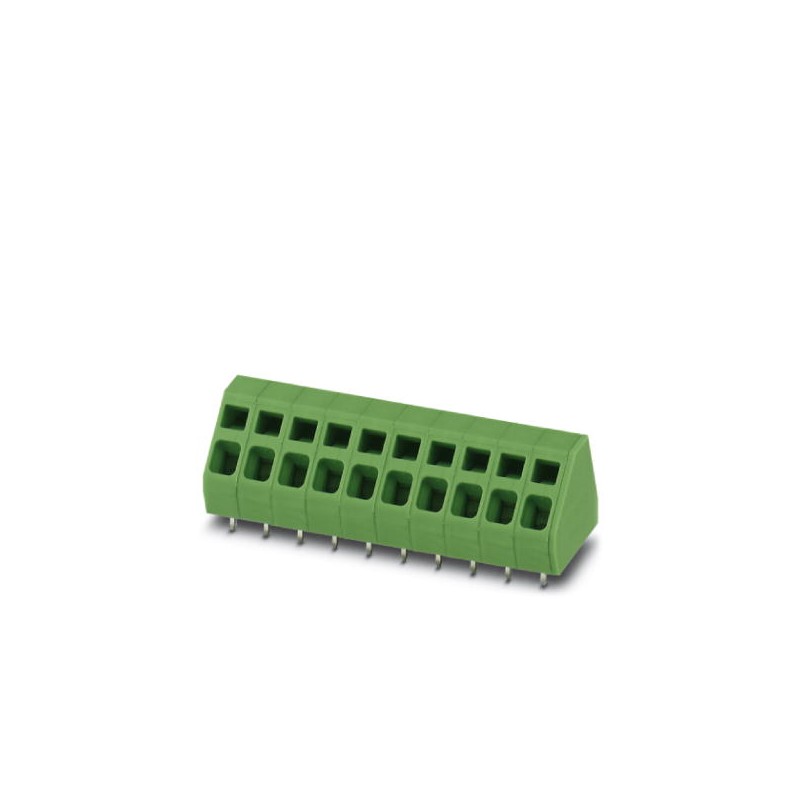

ZFKDSA 2,5-5,08- 2 EX 1705936 PHOENIX CONTACT Bloc de jonction pour circuit imprimé
ZFKDSA 2,5-5,08-2 EX
1705936
PHOENIX_CONTACT
50
Bloc de jonction pour circuit imprimé
Bornier de carte de circuit imprimé, courant assigné : 22 A, section nominale : 2,5 mm², nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles par rangée : 2, famille d’articles : ZFKDS(A) 2.5-EX, pas : 5,08 mm, type de raccordement : Raccordement à ressort, montage : soudure à l’onde, sens de raccordement du conducteur/circuit imprimé : 45 °, couleur : vert, disposition des broches : disposition linéaire des broches, Longueur de la broche [P] : 3,5 mm, nombre de broches à souder par potentiel : 2, type d’emballage : en boîte
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Bloc de jonction pour C.I., intensité nominale (Ex): 22 A, tension nominale (Ex): 137 V, pas: 5,08 mm, nombre de pôles: 2, type de raccordement: Raccordement à ressort, montage: Soudage à la vague, coloris: vert
Avantages
Données commerciales
| Code de commande | 1705936 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356808743 |
| Numéro du tarif douanier | 85369010 |
Généralités
| Famille d'articles | ZFKDS(A) 2,5-EX |
|---|---|
| Groupe d'isolant | I |
| Section nominale | 2,5 mm² |
| Matériau isolant | PA |
| Broche à souder de surface | Sn |
| Classe d'inflammabilité selon UL 94 | V0 |
| Nombre de pôles | 2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 17.7 mm |
| Nombre de raccordements électriques (EF008252) | 2 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 22 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 4 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 3.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -50 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
