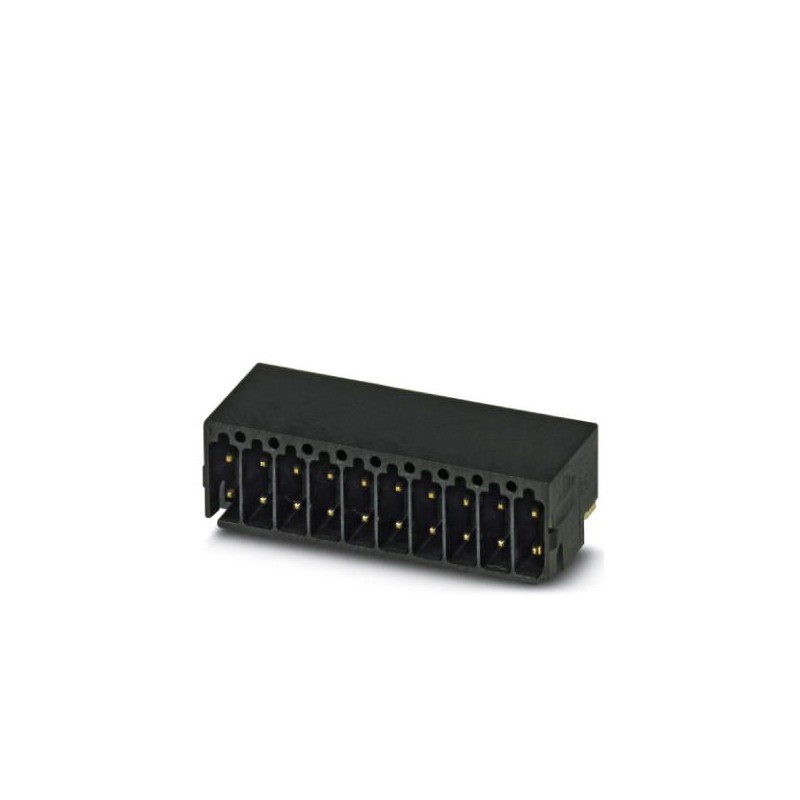

SAMPLE DMC 0,5/10-G1-2,54 SMD 1859877 PHOENIX CONTACT Embase de circuit imprimé, intensité nominale: 6 A, te..
SAMPLE DMC 0,5/10-G1-2,54 SMD
1859877
PHOENIX_CONTACT
5
Embase de circuit imprimé, intensité nominale: 6 A, tension assignée (III/2): 160 V, nombre de pôles: 10, pas: 2,54 mm, coloris: noir, surface des contacts: or, montage: Sertissage SMD
Boîtier de base de la carte de circuit imprimé, section nominale : 0,5 mm², couleur : noir, courant nominal : 6 A, tension nominale (III/2) : 160 V, surface de contact : or, type de contact : mâle, nombre de potentiels : 20, nombre de rangées : 2, nombre de pôles : 10, nombre de connexions : 20, famille d’articles : DMC 0,5/.. -G1-SMD, pas : 2,54 mm, montage : soudure CMS, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2 mm, nombre de broches à souder par potentiel : 1, système enfichable : COMBICON DFMC 0,5, orientation de la face enfichable : standard, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte
Embase de circuit imprimé, intensité nominale: 6 A, tension assignée (III/2): 160 V, section nominale: 0,5 mm², nombre de pôles: 10, pas: 2,54 mm, coloris: noir, surface des contacts: or, montage: Sertissage SMD, plan des broches: Géométrie de pastille linéaire, longueur de broche [P]: 2 mm
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1859877 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Quantité minimum de commande | 5 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626113234 |
| Poids par pièce (hors emballage) | 0,003 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 12,26 mm |
|---|---|
| Largeur | 25,9 mm |
| Pas | 2,54 mm |
| Cote a | 22,86 mm |
| Largeur [ w ] | 25,9 mm |
| Hauteur [ h ] | 11,39 mm |
| Hauteur de montage | 9,39 mm |
| Longueur du picot | 2 mm |
| Dimensions des picots | 0,64 x 0,64 mm |
| Ecartement des picots | 2,54 mm |
| Longueur | 12,26 mm |
Généralités
| Famille d'articles | DMC 0,5/..-G1-SMD |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 32 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 160 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 6 A |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 10 |
Normes et spécifications
| Connexion selon la norme | EN-VDE |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 13.2 | 39121409 |
|---|---|
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
