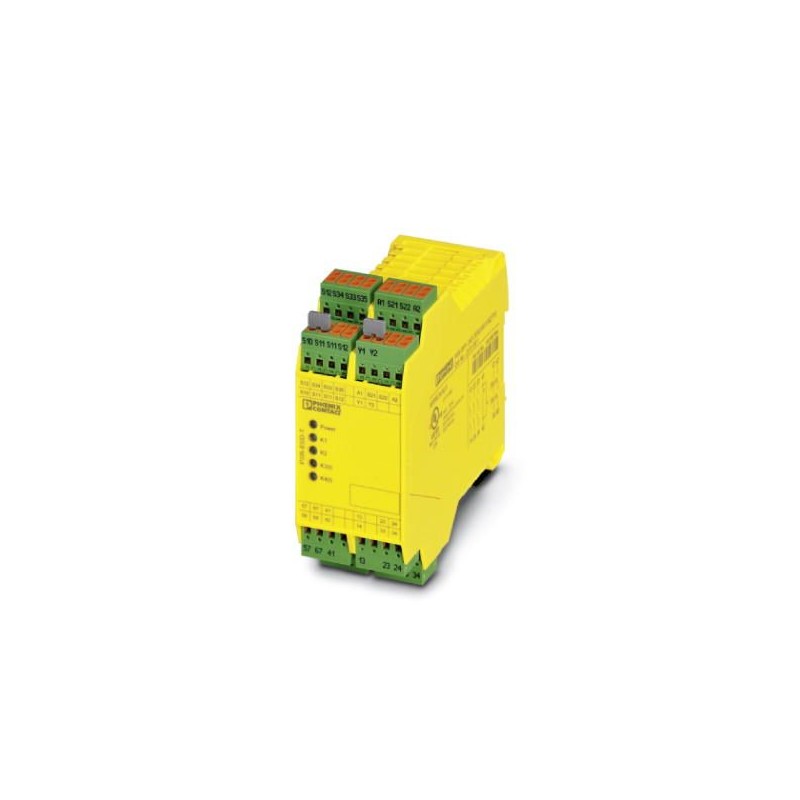

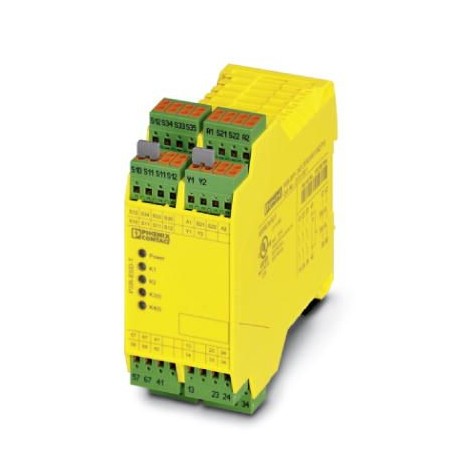

PSR-SPP- 24DC/ESD/5X1/1X2/0T 5 2981130 PHOENIX CONTACT Relais de sécurité
PSR-SPP- 24DC/ESD/5X1/1X2/0T 5
2981130
PHOENIX_CONTACT
Relais de sécurité
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2981130 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 261 (C-6-2017) |
| GTIN | 4017918953003 |
| Poids par pièce (hors emballage) | 0,409 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % |
|---|---|
| Courant d'alimentation de commande assigné IS | typ. 150 mA |
| Consommation de puissance US | typ. 3,6 W |
| Courant transitoire | 200 mA (pour US) |
| < 40 mA (pour Us/Ixà S10) | |
| < 150 mA (pour Us/Ixà S12) | |
| > -60 mA (pour Us/Ixà S22) | |
| < 40 mA (pour Us/Ixà S34) | |
| < 40 mA (pour Us/Ixà S35) | |
| Courant absorbé | < 40 mA (pour Us/Ixà S10) |
| < 40 mA (pour Us/Ixà S12) | |
| > -40 mA (pour Us/Ixà S22) | |
| 0 mA (pour Us/Ixà S34) | |
| < 5 mA (pour Us/Ixà S35) | |
| Tension sur les circuits d'entrée, de démarrage et de retour | 24 V DC -15 % / +10 % |
| Temps d'amorçage typique | < 600 ms (démarrage automatique) |
| < 70 ms (Démarrage manuel) | |
| Temps d'enclenchement typique pour Us | < 600 ms (commande via A1) |
| Temps de retombée typique | < 20 ms (pour commande via S11/S12 et S21/S22) |
| < 20 ms (commande via A1) | |
| Simultanéité entrées 1/2 | ∞ |
| Temps de réarmement | < 1 s |
| Témoin de présence de la tension de service | 1 x LED verte |
| Affichage d'état | 4 x LED verte |
| Circuit de protection | Protection antisurtension Diode zéner bidirectionnelle |
| Fréquence de commutation maximale | 0,5 Hz |
| Résistance totale de ligne max. autorisée | env. 11 Ω (Circuits d'entrée et de démarrage pour US) |
| Temporisation | K3(t), K4(t) : réglage fixe en fonction du modèle |
| Temps de filtrage | 1 ms (au niveau de A1 en cas de coupures de tension avec Us) |
| max. 1,5 ms (au niveau de S10, S12 ; largeur d'impulsion test) | |
| 7,5 ms (au niveau de S10, S12 ; fréquence d'impulsion test) | |
| Fréquence d'impulsion test = 5 x largeur d'impulsion test |
Données de sortie
| Type de contact | 5 circuits à fermeture |
|---|---|
| 1 circuit de signalisation | |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 250 V AC/DC (Surveiller la courbe de charges) |
| Tension de commutation minimale | 5 V AC/DC |
| Intensité permanente limite | 6 A (Contact NO, prendre derating en considération) |
| 6 A (Contact NF) | |
| Courant d'enclenchement maximal | 20 A (Δt 100 ms, contacts non temporisés) |
| 8 A (contacts temporisés) | |
| Courant d'enclenchement min. | 10 mA |
| Quadr. Courant cumulé | 55 A2(tenir compte du derating) |
| Puissance de coupure (charge ohmique) max. | 144 W (24 V DC, t = 0 ms) |
| 288 W (48 V DC, t = 0 ms) | |
| 110 W (110 V CC, τ = 0 ms, contacts temporisés : 77 W) | |
| 88 W (220 V DC, t = 0 ms) | |
| 1500 VA (250 V CA, τ = 0 ms, contacts temporisés : 2 000 VA) | |
| Puissance de coupure (charge inductive) maximale | 42 W (24 V CC, τ = 40 ms, contacts temporisés : 48 W) |
| 42 W (48 V CC, τ = 40 ms, contacts temporisés : 40 W) | |
| 42 W (110 V CC, τ = 40 ms, contacts temporisés : 35 W) | |
| 42 W (220 V CC, τ = 40 ms, contacts temporisés : 33 W) | |
| Puissance de commutation minimale | 50 mW |
| Durée de vie mécanique | 10x 106cycles |
| Pouvoir de coupure (360/h cycles) | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| Fusible de sortie | 10 A gL/gG (Contact NO) |
| 6 A gL/gG (Contact NF) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 408,7 g |
| Emplacement pour le montage | indifférent |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| 1 | |
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 3 (pour contacts temporisés SIL 2) |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 3 (pour contacts temporisés SIL 2) |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | e (pour contacts temporisés PL d) |
| Catégorie | 4 (Contacts non temporisés) |
| 3 (contacts temporisés) | |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (pour contacts temporisés SILCL 2) |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178/VDE 0160 |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée / isolation | Isolation de base 4 kV : entre tous les circuits et le boîtier Isolement sécurisé, isolation renforcée 6 kV : entre 13/14, 23/24, 33/34 et le reste des circuits entre 13/14, 23/24, 33/34 et entre eux |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981130-PSR-SPP- 24DC/ESD/5X1/1X2/0T 5 | 128 Kbytes |
|
