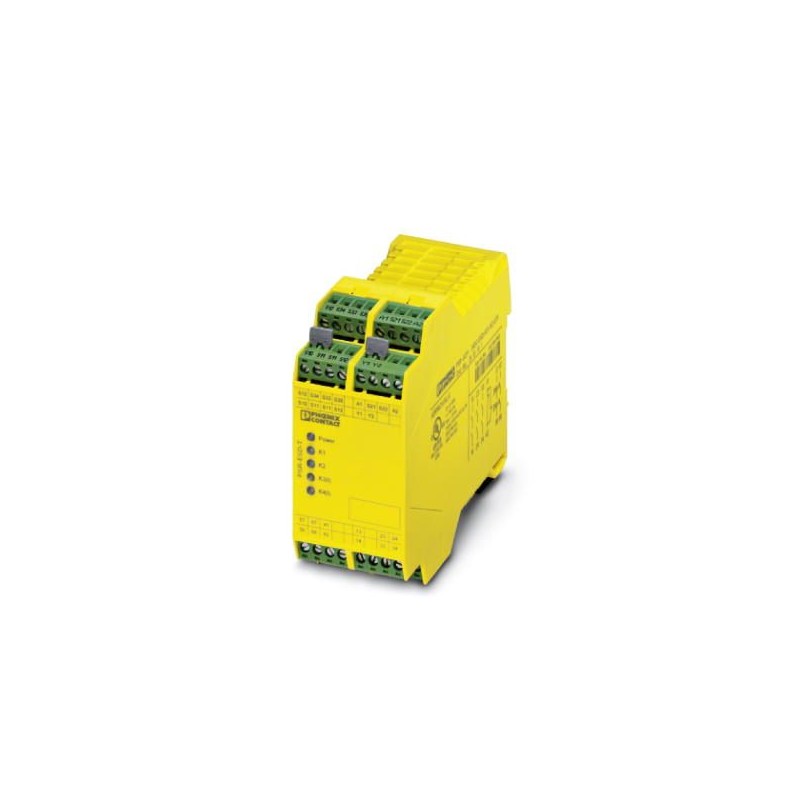

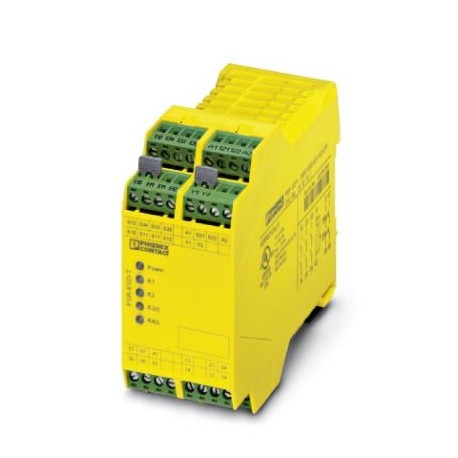

PSR-SCP- 24DC/ESD/5X1/1X2/ T 2 2981125 PHOENIX CONTACT Relais de sécurité pour la surveillance de l'arrêt d'..
PSR-SCP- 24DC/ESD/5X1/1X2/ T 2
2981125
PHOENIX_CONTACT
Relais de sécurité pour la surveillance de l'arrêt d'urgence et de la porte de protection jusqu'à SIL 3 ou cat. 4, PL e selon EN ISO 13849, activation automatique ou manuelle, 3 contacts NO, 1 contact NF, 2 contacts NO à temporisation fixe 2 s. Blocs de jonction à vis enfichables fixes
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Largeur | 45 mm |
|---|---|
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Choc | 15g |
| Vibrations (service) | 10 Hz ...150 Hz, 2g |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % |
|---|---|
| Consommation de puissance US | typ. 3,6 W |
| Courant d'alimentation de commande assigné IS | typ. 150 mA |
| Courant d'enclenchement type | 200 mA |
| Courant absorbé | < 40 mA (pour Us/Ix à S10) |
| < 40 mA (pour Us/Ix à S12) | |
| > -40 mA (pour Us/Ix à S22) | |
| 0 mA (pour Us/Ix à S34) | |
| < 5 mA (pour Us/Ix à S35) | |
| Tension sur les circuits d'entrée, de démarrage et de retour | env. 23 V DC |
| Temps d'amorçage typique | < 70 ms (Démarrage contrôlé / manuel) |
| < 600 ms (Démarrage automatique) | |
| Temps d'armement typique | < 600 ms (commande via A1) |
| Temps de retombée typique | < 20 ms (pour Us/ pour commande via S11/S12 et S21/S22 (K1/K2)) |
| < 20 ms (pour Us/ pour commande via A1) | |
| Simultanéité entrées 1/2 | ∞ |
| Temps de réarmement | < 1 s |
| Affichage d'état | 4 x LED verte |
| Fréquence de commutation maximale | 0,5 Hz |
| Résistance totale de ligne max. autorisée | env. 11 Ω (Circuits d'entrée et de démarrage pour UN) |
| Temps de filtrage | 1 ms (au niveau de A1 en cas de coupures de tension avec Us) |
| max. 1,5 ms (au niveau de S10, S12 ; largeur d'impulsion test) | |
| 7,5 ms () |
Données de sortie
| Type de contact | 3 circuits de fermeture non temporisés |
|---|---|
| 2 circuits de fermeture temporisés | |
| 1 circuit de signalisation non temporisé | |
| Matériau des contacts | AgSnO2 |
| Tension de commutation minimale | 15 V AC/DC |
| Tension de commutation maximale | 250 V AC/DC |
| Intensité permanente limite | 6 A (Contact NO) |
| 3 A (contact NF) | |
| Courant d'enclenchement min. | 25 mA |
| Courant d'enclenchement maximal | 6 A |
| Quadr. Courant cumulé | 55 A2 (voir derating) |
| Puissance de coupure (charge ohmique) max. | 144 W (24 V DC, t = 0 ms) |
| 288 W (48 V DC, t = 0 ms) | |
| 110 W (110 V DC, t = 0 ms) | |
| 88 W (220 V DC, t = 0 ms) | |
| 1500 VA (250 V AC, t = 0 ms) | |
| Puissance de coupure (charge inductive) maximale | 42 W (24 V DC, t = 40 ms) |
| 42 W (48 V DC, t = 40 ms) | |
| 42 W (110 V DC, t = 40 ms) | |
| 42 W (220 V DC, t = 40 ms) | |
| Puissance de commutation minimale | 0,4 W |
| Fusible de sortie | 6 A gL/gG (contact NF) |
| 10 A gL/gG (Contact NO (non temporisé)) | |
| 10 A gL/gG (Contact NO (temporisé)) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée de vie mécanique | env. 107 cycles |
| Poids net | 450,6 g |
| Type de montage | Montage sur profilé |
| Indice de protection | IP54 |
| IP20 | |
| Indice de protection min. du lieu de montage | IP54 |
| Emplacement pour le montage | Indifférent |
| Commande | un ou deux canaux |
| Caractéristiques selon EN ISO 13849 | 4 (Contacts non temporisés) |
| 3 (contacts temporisés) | |
| Catégorie STOP | 0 (pour les contacts non temporisés) |
| 1 (pour les contacts temporisés) | |
| Caractéristiques pour CEI 61508 | 3 |
| Matériau du boîtier | PBT |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
