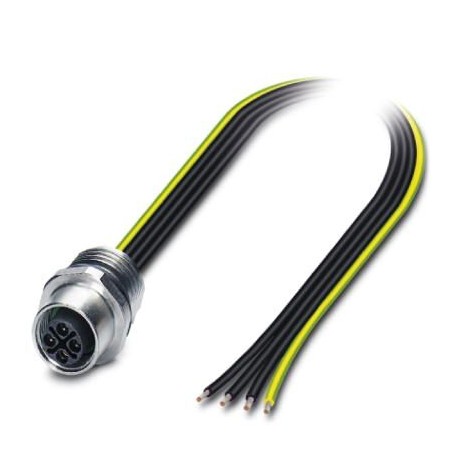

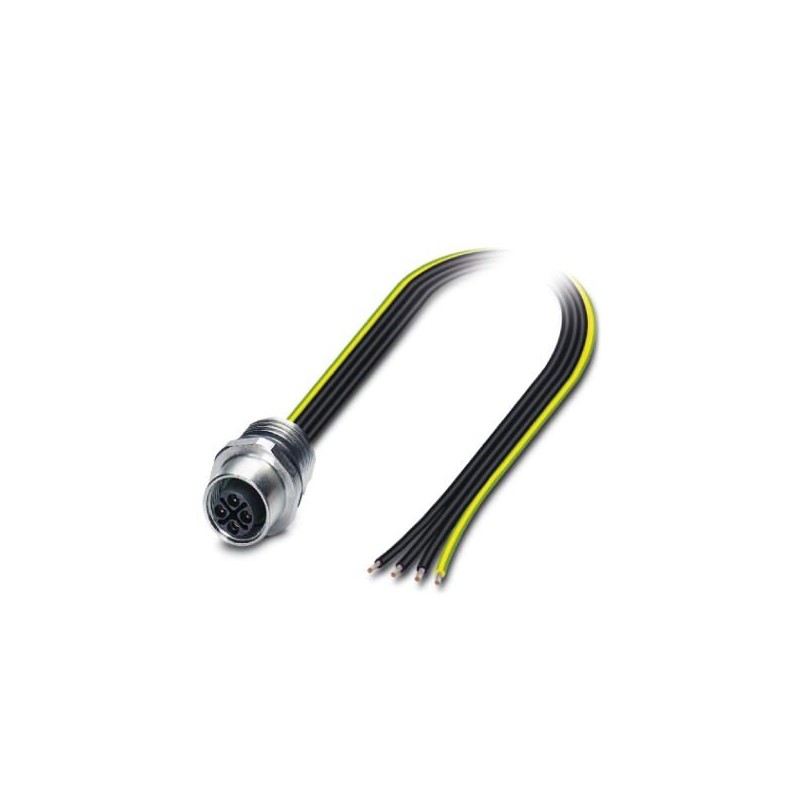

SACC-E-M12FSS-4CON-M16/2,5 PE 1426272 PHOENIX CONTACT Connecteurs encastrables, Puissance, 4-pôles, Connecte..
SACC-E-M12FSS-4CON-M16/2,5 PE
1426272
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Connecteurs encastrables, Puissance, 4-pôles, Connecteur femelle, M12, S - Power, Montage sur face avant, M16 x 1,5, Cordons individuels, Tresse de connexion UL/cUL
Connecte. Prise. Être apar. Mur avant, Motorisation, 4 polaires, femelle de connexion, droite, M12-Standard, codage : S, extrémité câble libre, Montage avant, M16 x 1,5, Fils simple bras, longueur du câble : 2,5 m, 1,31 mm², fil torsadé à commutation UL/cUL, produit alternatif selon RoHS II sans exception 6c (Pb & lt. ; 0,1 %) Code article : 1239577
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1426272 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626457321 |
| Poids par pièce (hors emballage) | 0,165 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 ... -85 (connecteur mâle / femelle) |
|---|
Généralités
| Normes / Spécifications | Connecteur M12 d'après |
|---|---|
| Couple de serrage écrou | 3 Nm ... 4 Nm (Côté châssis) |
| Cycles d'enfichage | > 100 |
| Catégorie de surtension | III |
| Type de montage | Montage sur face avant |
| Détrompage | S - Power |
| Type de filetage | M16 x 1,5 |
| Section du câble | 1,31 |
| AWG ligne de signaux | 16 |
| Tension de choc assignée | 6 kV AC |
| Degré de pollution | 3 |
| Indice de protection | IP67 |
| Nombre de pôles | 4 |
| Courant | 12 A |
| Tension | 630 V |
Matériau
| Matériau de contact | CuZn |
|---|---|
| Matériau de surface du contact | Au |
| Classe d'inflammabilité selon UL 94 | V0 |
Caractéristiques de raccordement
| Type de raccordement | Cordons individuels |
|---|---|
| Résistance de contact avec conducteur raccordé | ≤ 3 mΩ |
| Type de câble | Tresse de connexion UL/cUL |
Normes et spécifications
| Normes/prescriptions | Connecteur M12 d'après |
|---|---|
| Résistance à la propagation des flammes | selon UL 1581 VW1 |
| Absence d'halogène | oui |
| Classe d'inflammabilité selon UL 94 | V0 |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Longueur de câble (EF000536) | 2.5 mm |
| Type de contact à fiche, extérieur (EF005528) | Sans |
| Type de montage (EF000003) | Montage frontal |
| Matériau du boîtier (EF001596) | Autre |
| Isolation des fils (EF000061) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Tension assignée (EF000228) | 630 V |
| Avec raccordement de blindage (EF002535) | Non |
| Filetage femelle (EF012303) | M12 |
| Section de conducteur (EF000018) | 1.31 mm² |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
