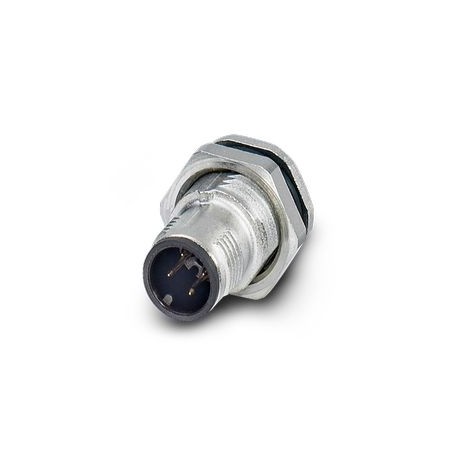

SACC-DSI-MS-4CON-L180 SCOX 1240033 PHOENIX CONTACT Connecte. Prise. Être apar. Affiche murale, universelle, ..
SACC-DSI-MS-4CON-L180 SCOX
1240033
PHOENIX_CONTACT
20
Connecte. Prise. Être apar. Affiche murale, universelle, 4 pols, connecteur mâle, droit, M12-SPEEDCON, code : A, montage mural arrière, Pg9, soudure à vagues, L’article ne contient pas de plomb selon la directive RoHS II à l’exception de 6c (Pb<. ; 0,1 %)
Relier. bouchon. pour apar. Mur d’affiche, Universel, 4 pôles, Connecteur mâle, droit, M12-SPEEDCON, encodage : A, Montage arrière, Pg9, Soudure à la vague, RoHS II sans plomb article sans exception 6c (Pb< 0.1%)
Connecteur d'appareil face arrière, Universel, 4-pôles, Connecteur mâle, droit, M12-SPEEDCONNEC, détrompage: A, Montage face arrière, Pg9, Soudage à la vague, L'article est sans plomb, conformément à la directive RoHS II, sans exception 6c (Pb < 0,1 %)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Généralités | Le contre-écrou est contenu dans la livraison |
| Type de montage | Montage face arrière Pg9 avec écrou plat |
| Instructions de montage | avec écrou plat |
| Type de raccordement | Soudage à la vague |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Type de capteur | Universel |
| Nombre de pôles | 4 |
| Application | Signal |
| Blindé | non |
| Détrompage | A |
| Type de filetage | M12 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Longueur du picot | 6 mm |
| 6 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Tension de tenue aux chocs assignée | 2,5 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 250 V |
| Intensité nominale IN | 4 A |
| Raccordement du conducteur | |
| Type de raccordement | Soudage à la vague |
| Type de contact | Mâle |
| Couple de serrage | 2 Nm |
| 3 Nm | |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Type de signal/catégorie | Universel |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 85 °C (Câble, pose souple) | |
| -40 °C ... 85 °C (câble, pose fixe) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 250 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
