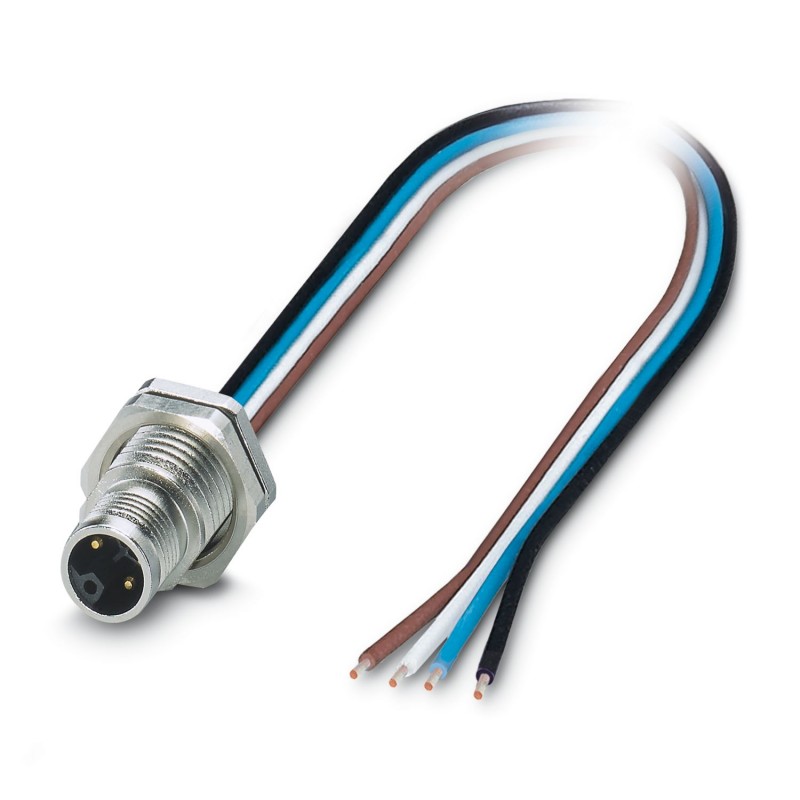

SACC-DSI-M12MSL-4CON-M16XL/0,2 1425588 PHOENIX CONTACT Flush-type de connecteur
SACC-DSI-M12MSL-4CON-M16XL/0,2
1425588
PHOENIX_CONTACT
Flush-type de connecteur
Conect. bouchon. pour être à égalité. poster mural, Alimentation, 4 pôles, Connecteur mâle, droit, M12-Standard, codage : L, à l’extrémité libre du câble, Montage arrière, M16 x 1,5, Fils monobrins, longueur du câble : 0,2 m, 2,50 mm², Conducteur PEX, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239519
Connecteur d'appareil face arrière, Puissance, 4-pôles, Connecteur mâle, droit, M12-Standard, codage: L, sur extrémité libre, Montage face arrière, M16 x 1,5, Cordons individuels, longueur de câble: 0,2 m, 2,50 mm2, Cordon PEX, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239519
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Type de montage | Montage face arrière M16 x 1,5 Variante XL, avec écrou plat, limitation du serrage |
| Instructions de montage | Variante XL, avec écrou plat, limitation du serrage |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Type de capteur | Puissance |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | L |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Matériau conducteur | Cordon Cu étamé |
| Tension de tenue aux chocs assignée | 1,5 kV |
| 1,5 kV AC/DC | |
| Tension nominale UN | 63 V DC |
| Intensité nominale IN | 16 A |
| Tension d'essai | 1,5 kV |
| Raccordement du conducteur | |
| Type de raccordement | Cordons individuels |
| Type de contact | Mâle |
| Section du conducteur | 2,5 mm² |
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | Standard |
| Détrompage | L |
| Raccordement 2 | |
| Type tête | extrémité libre |
| Longueur du câble | 0,2 m |
| Type | Cordon PEX |
| Type de signal/catégorie | Puissance |
| Fil, coloris | marron 1, blanc 2, bleu 3, noir 4 |
| Section du câble | 2,5 mm² |
| Matériau conducteur | Cordon Cu étamé |
| AWG ligne de signaux | 14 |
| Matériel Isolant du fil | PE-X |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à la propagation des flammes | selon UL FT-2 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (sans actionnement mécanique) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 105 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 105 °C (Câble, pose souple) | |
| -40 °C ... 105 °C (câble, pose fixe) | |
| Résistance à la propagation des flammes | selon UL FT-2 |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-111 |
| Remarque | d'après |
| Caractéristique | Valeur |
|---|---|
| Longueur de câble (EF000536) | 0.2 mm |
| Type de contact à fiche, extérieur (EF005528) | Sans |
| Type de montage (EF000003) | Montage sur face arrière |
| Matériau du boîtier (EF001596) | Autre |
| Isolation des fils (EF000061) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Avec raccordement de blindage (EF002535) | Non |
| Filetage femelle (EF012303) | M12 |
| Section de conducteur (EF000018) | 2.5 mm² |
| Classe de protection (IP), monté (EF007466) | Autre |
