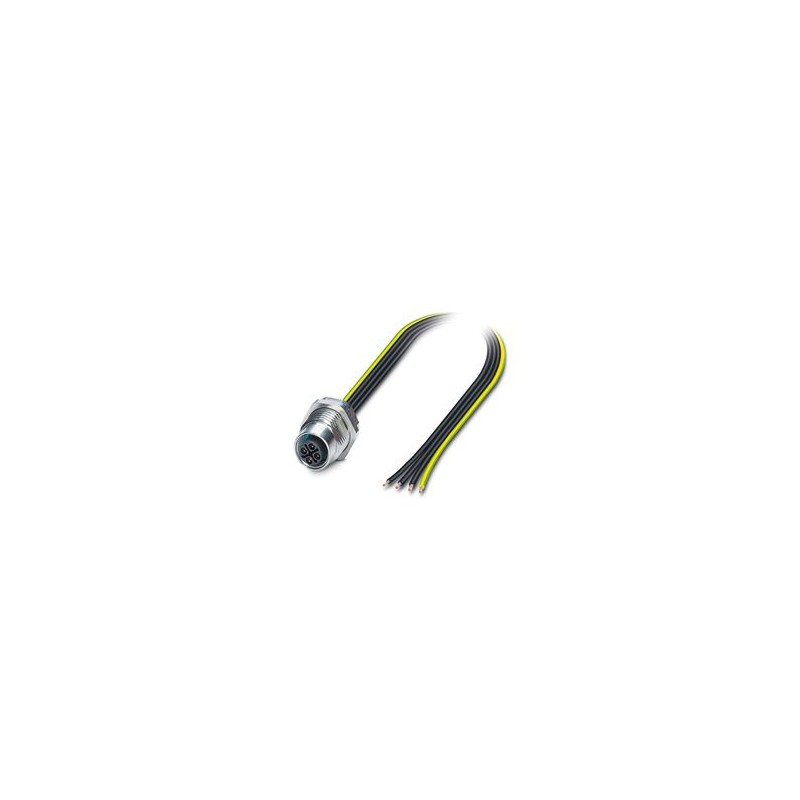

SACC-DSI-M12FSS-4P-M16/0,5PEMVX 1239560 PHOENIX CONTACT Conect. bouchon. pour être à égalité. affiche murale..
SACC-DSI-M12FSS-4P-M16/0,5PEMVX
1239560
PHOENIX_CONTACT
50
Conect. bouchon. pour être à égalité. affiche murale., Alimentation, 4 pôles, Raccord femelle, droit, M12, codage : S, extrémité de câble libre, Montage mural arrière, M16 x 1,5, Fils monobrins, longueur du câble : 0,5 m, 1,31 mm², Fil torsadé de commutation UL/cUL, L’article ne contient pas de plomb selon la directive RoHS II sans exception 6c (Pb<. ; 0,1%)
Relier. brancher. à apar. affiche murale., Alimentation, 4 pôles, Connexion femelle, M12, S - Alimentation, Support arrière, M16 x 1.5, Fils tressés individuels, longueur du câble: 0,5 m, 1,31 mm², Fil tressé de commutation UL / cUL
Connecteur d'appareil face arrière, Puissance, 4-pôles, connecteur femelle, droit, M12, détrompage: S, sur extrémité libre, Montage face arrière, M16 x 1,5, Cordons individuels, longueur de câble: 0,5 m, 1,31 mm2, Tresse de connexion UL/cUL, L'article est sans plomb, conformément à la directive RoHS II, sans exception 6c (Pb < 0,1 %)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Généralités | Le contre-écrou est contenu dans la livraison |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
| Type de montage | Montage face arrière M16 x 1,5 |
| Type de raccordement | Cordons individuels |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Type de capteur | Puissance |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | S |
| Type de filetage | M12 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Matériau conducteur | Cordon Cu nu |
| Tension de dimensionnement selon CEI 61076-2-101 | 630 V |
| Tension de tenue aux chocs assignée | 6 kV AC |
| 6 kV AC | |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 630 V |
| Intensité nominale IN | 12 A |
| Tension d'essai | 6 kV |
| Raccordement du conducteur | |
| Type de raccordement | Cordons individuels |
| Type de contact | Connecteur femelle |
| Section du conducteur | 1,31 mm² |
| Couple de serrage | 3 Nm |
| 4 Nm | |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Détrompage | S |
| Raccordement 2 | |
| Type tête | extrémité libre |
| Longueur du câble | 0,5 m |
| Type | Tresse de connexion UL/cUL |
| Type de signal/catégorie | Puissance |
| Diamètre de fil avec isolant | 2,2 mm |
| Fil, coloris | noir 1, noir 2, noir 3, vert/jaune |
| Section du câble | 1,31 mm² |
| Matériau conducteur | Cordon Cu nu |
| AWG ligne de signaux | 16 |
| Matériel Isolant du fil | mPPE |
| Absence d'halogène | oui |
| Résistance à la propagation des flammes | selon UL 1581 VW1 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
| -20 °C ... 105 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -20 °C ... 105 °C (Câble, pose souple) | |
| -40 °C ... 105 °C (câble, pose fixe) | |
| Résistance à la propagation des flammes | selon UL 1581 VW1 |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | selon CEI 61076-2-111 |
| Remarque | d'après |
| Caractéristique | Valeur |
|---|---|
| Longueur de câble (EF000536) | 0.5 mm |
| Type de contact à fiche, extérieur (EF005528) | Sans |
| Type de montage (EF000003) | Montage sur face arrière |
| Matériau du boîtier (EF001596) | Autre |
| Isolation des fils (EF000061) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Tension assignée (EF000228) | 630 V |
| Avec raccordement de blindage (EF002535) | Non |
| Filetage femelle (EF012303) | M12 |
| Section de conducteur (EF000018) | 1.31 mm² |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | Autre |
