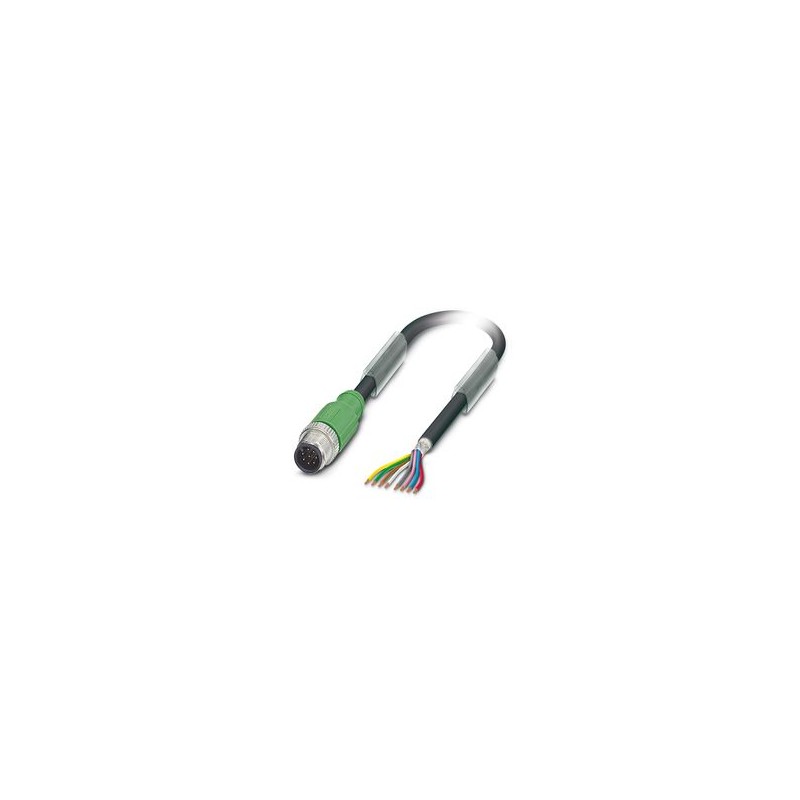

SAC-8P-M12MS/60,0-PUR SH 1553407 PHOENIX CONTACT Câble capteur/actionneur, 8 pôles, connecteur droit M12, co..
SAC-8P-M12MS/60,0-PUR SH
1553407
PHOENIX_CONTACT
5
Article à la demande, sans remboursement.
Câble capteur/actionneur, 8 pôles, connecteur droit M12, codage : A, à l’extrémité du câble libre, longueur du câble : 60 m
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 8-pôles, connecteur mâle droit M12, détrompage: A, câblé avec déconnecté, sur extrémité libre, longueur de câble: 60 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 8 |
| Application | Standard |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 2 A |
| Circuit de protection | déconnecté |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Nombre de pôles | 8 |
| Type de codage | A |
| Raccordement 2 | |
| Type | extrémité libre |
| Longueur du câble | 60 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 20549 / 10493 (80 °C / 300 V) |
| Poids de gaine | 53 kg/km |
| Type | PUR exempt d'halogène noir |
| Abréviation | LiF9YC11Y |
| Type de câble (symbole) | PUR |
| Diamètre extérieur du câble | 5,9 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Epaisseur gaine extérieure | env. 0,5 mm |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 8x 0,25 mm² (Ligne de signal) |
| Matériel Isolant du fil | PP |
| Epaisseur isolement | env. 0,2 mm |
| Diamètre de fil avec isolant | 1,17 mm ±0,02 mm |
| Fil, coloris | marron, blanc, vert, jaune, gris, rose, bleu, rouge |
| Câblage total | 8 fils avec 2 masses de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Tension nominale câble | ≤ 300 V AC |
| Tension d'essai fil/blindage | ≥ 2000 V AC (Pendant 60 s) |
| Tension d'essai câble | ≥ 3000 V AC (Test d'étincelles) |
| Résistance de la ligne | ≤ 78 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 1 GΩ*km (à 20 °C) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 2000000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance à l'huile | selon la norme CEI 60811-404 |
| Résistance à la propagation des flammes | selon UL FT-2 |
| selon UL 758/1581 (horizontal) | |
| selon UL 758/1581 FT2 | |
| selon DIN EN 60332-2-2 (20 s) | |
| Résistance spéciale | résistant à l'hydrolyse et aux microbes |
| résistant à l'eau de mer | |
| sans frottement | |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Propriétés particulières | compatible chaîne porte-câbles |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 8 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 60 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuZn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 2 A |
| Tension assignée (EF000228) | 30 V |
| Classe de protection (IP) (EF005474) | IP65 |
