SAC-8P-M 8MS/ 0,3-PUR/M 8FR BK 1583865 PHOENIX CONTACT Câble capteur/actionneur, 8 pôles, connecteur droit M..
SAC-8P-M 8MS/ 0,3-PUR/M 8FR BK
1583865
PHOENIX_CONTACT
100
Article à la demande, sans remboursement.

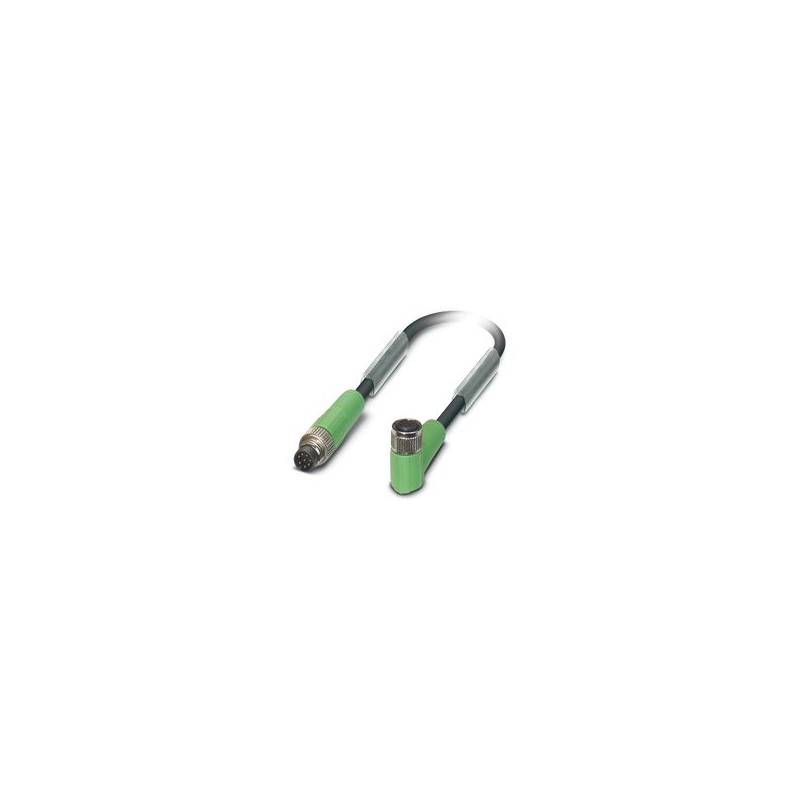

Câble capteur/actionneur, 8 pôles, connecteur droit M8, codage : A, vers coude femelle M8, codage : A, longueur du câble : 0,3 m
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 8-pôles, connecteur mâle droit M8, détrompage: A, sur Connecteur femelle coudé M8, détrompage: A, longueur de câble: 0,3 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Nombre de pôles | 8 |
| Application | Standard |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 1,5 A |
| Circuit de protection | déconnecté |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
| Raccordement 1 | |
| Type | connecteur mâle droit M8 |
| Nombre de pôles | 8 |
| Type de codage | A |
| Raccordement 2 | |
| Type | Connecteur femelle coudé M8 |
| Nombre de pôles | 8 |
| Type de codage | A |
| Longueur du câble | 0,3 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |  |
| Blindé | non |
| Style UL AWM | 20549 |
| Poids de gaine | 31,4 kg/km |
| Type | PUR exempt d'halogène noir |
| Abréviation | Li9Y11Y |
| Type de câble (symbole) | PUR |
| Diamètre extérieur du câble | 5,1 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 8x 0,14 mm² (Ligne de signal) |
| Matériau de remplissage | PE |
| Matériel Isolant du fil | PP |
| Epaisseur isolement | ≥ 0,21 mm (Ligne de signal) |
| Diamètre de fil avec isolant | 1 mm ±0,02 mm (Ligne de signal) |
| Fil, coloris | blanc, marron, vert, jaune, gris, rose, bleu, rouge |
| Câblage total | 8 fils avec 2 masses de remplissage en direction de l'âme |
| Pas de câblage, câblage total | 58 mm |
| Tension nominale câble | ≤ 300 V AC |
| Tension d'essai câble | ≥ 3000 V AC (Test d'étincelles) |
| Résistance de la ligne | 139 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | 1 GΩ*km (à 20 °C) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 51 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à l'huile | selon DIN EN 60811-2-1, 168 h à 100 °C |
| Résistance à la propagation des flammes | selon UL 758/1581 (horizontal) |
| selon UL 758/1581 FT2 | |
| Résistance spéciale | résistant à l'hydrolyse et aux microbes |
| résistant à l'eau de mer | |
| Non adhésif | |
| résistant à l'usure | |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| M8 | |
| Désignation de la norme | Connecteur M8 |
| Normes/prescriptions | CEI 61076-2-104 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 8 |
| Finition raccordement électrique, côté champ (EF005525) | M8 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M8 |
| Type de contact à fiche, côté boîtier (EF008386) | Femelle (jack) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Coudé |
| Longueur de câble (EF000536) | 0.3 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Non |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 1.5 A |
| Tension assignée (EF000228) | 30 V |
| Classe de protection (IP) (EF005474) | IP65 |
