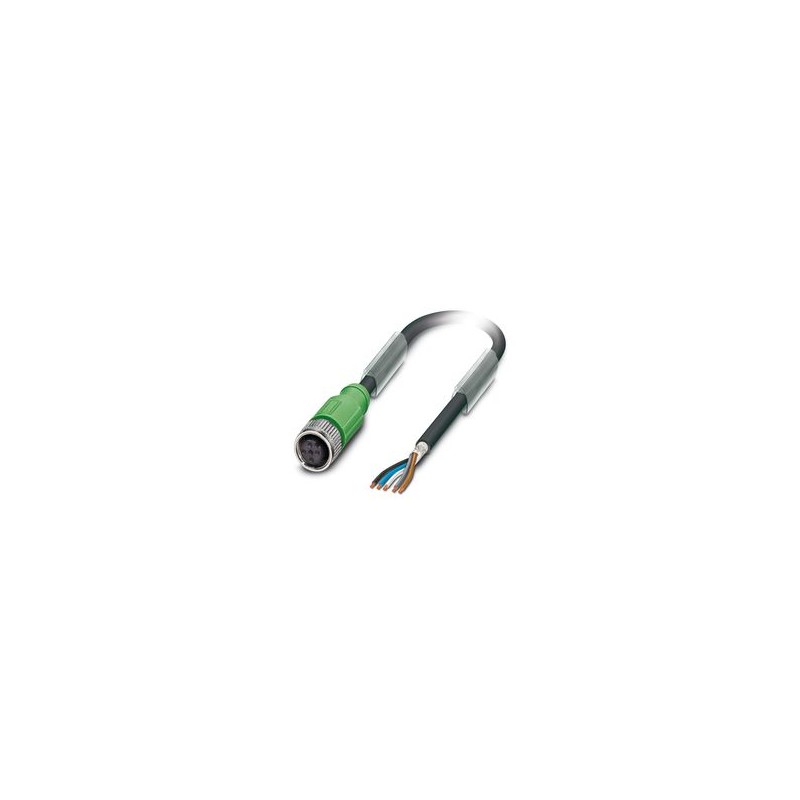

SAC-5P-60,0-PUR/M12FS SH 1553402 PHOENIX CONTACT Câble pour capteur/actionneur, 5 pôles, Extrémité de câble ..
SAC-5P-60,0-PUR/M12FS SH
1553402
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble pour capteur/actionneur, 5 pôles, Extrémité de câble libre, A Droite femelle M12, Encodage : A, Longueur du câble : 60 m
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 5-pôles, extrémité libre, sur Connecteur femelle droit M12, détrompage: A, longueur de câble: 60 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 5 |
| Application | Standard |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Circuit de protection | déconnecté |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 |
| Nombre de pôles | 5 |
| Type de codage | A |
| Longueur du câble | 60 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 20549 / 10493 (80 °C / 300 V) |
| Poids de gaine | 43 kg/km |
| Type | PUR exempt d'halogène noir |
| Abréviation | LiF9YC11Y |
| Type de câble (symbole) | PUR |
| Diamètre extérieur du câble | 5,25 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Epaisseur gaine extérieure | env. 0,5 mm |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 5x 0,34 mm² (Ligne de signal) |
| Matériel Isolant du fil | PP |
| Epaisseur isolement | ≥ 0,21 mm |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
| Fil, coloris | marron, blanc, bleu, noir, gris |
| Câblage total | 5 fils avec 2 masses de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 80 % |
| Tension nominale câble | 300 V (à 20 °C) |
| Tension d'essai fil/fil | 3000 V (à 20 °C) |
| Résistance de la ligne | max. 57 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | 70 GΩ*km (à 20 °C) |
| Plus petit rayon de flexion, pose fixe | 26 mm |
| Plus petit rayon de flexion, pose souple | 52 mm (jusqu'à +60 ℃) |
| Nombre de cycles de flexion | 10000000 |
| Rayon de courbure | 52 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| résistant à l'eau de mer | |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| résistant à l'usure | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Surface non adhésive | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Femelle (jack) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 60 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
