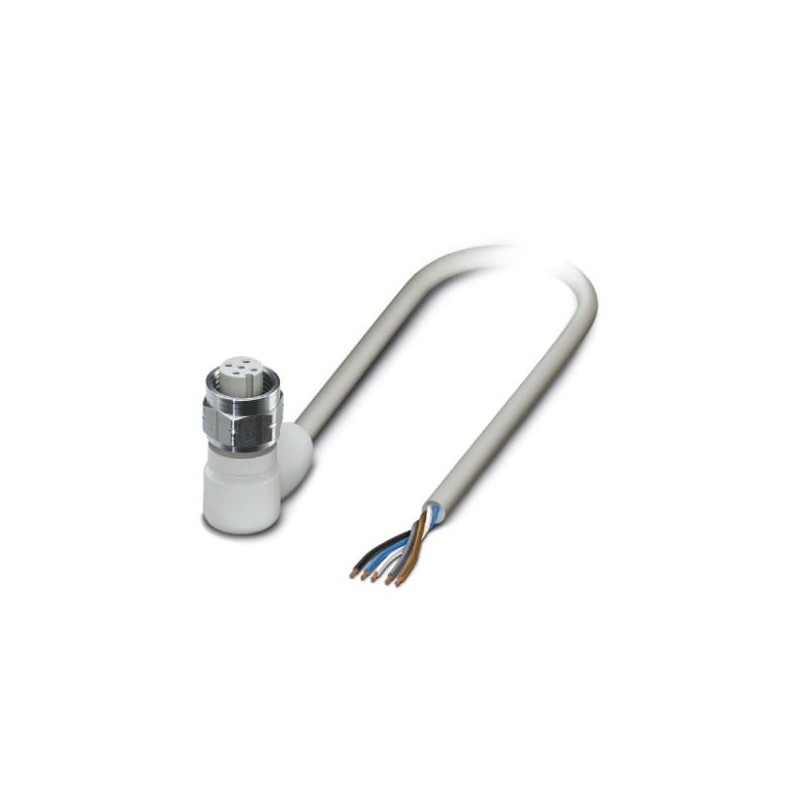

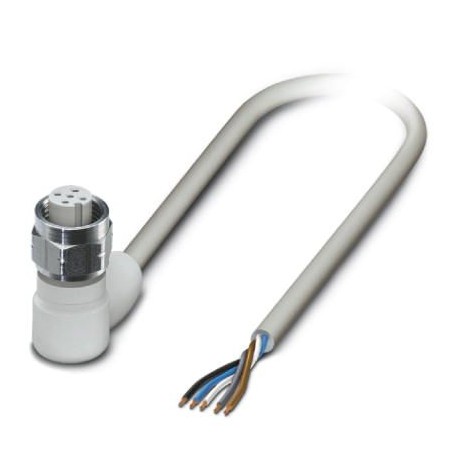

SAC-5P-3,0-500/M12FR-3L FB 1421007 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-5P-3,0-500/M12FR-3L FB
1421007
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs
Câble capteur/actionneur, 5 pôles, PVC, gris RAL 7001, extrémité de câble libre, vers raccord coudé femelle M12, codage : A, avec 3 LED, longueur du câble : 3 m, avec moletage en acier inoxydable
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1421007 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626250373 |
| Numéro du tarif douanier | 85444290 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 24 V DC |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | 3 LED |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
Matériau
| Matériau de contact | CuSn |
|---|---|
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PP |
| Matériau de surface de prise | PP |
| Matériau de la molette | Acier inoxydable 1.4404 |
Câble
| Type de câble | PVC gris |
|---|---|
| Type de câble (symbole) | PVC |
| Symbole du câble | LiYY |
| Style UL AWM | 2464 / 1729 (80 °C / 300 V) |
| Section du conducteur | 5x 0,34 mm² (Ligne de signal) |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| Diamètre du fil avec isolant | 1,26 mm ±0,05 mm |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Coloris des fils | noir, marron, bleu, blanc, vert/jaune |
| Câblage total | 5 fils avec 2 masses de remplissage en direction de l'âme |
| Gaine extérieure, coloris | gris |
| Épaisseur gaine extérieure | ≥ 0,76 mm |
| Diamètre extérieur du câble D | 5 mm ±0,15 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Poids du câble | 51 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 200 MΩ*km (à 20 °C) |
| Résistance du conducteur | max. 57 Ω/km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (câble, pose souple) |
